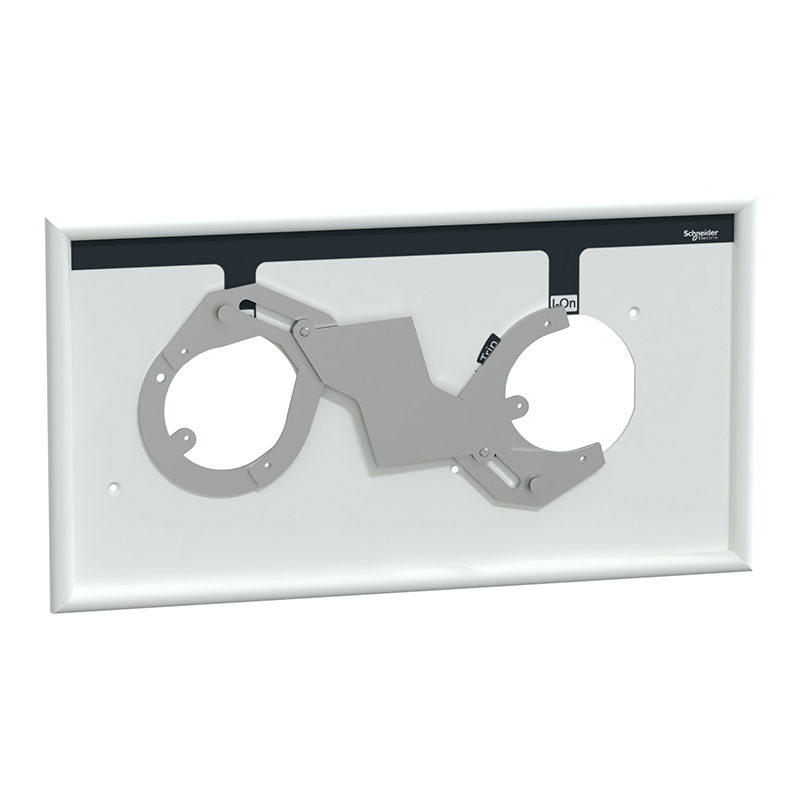

施耐德 NSX 塑壳断路器附件

收藏商品

产品型号：NSX-机械联锁上的旋转手柄

订货号：LV429369T

折扣价： 登录享折扣

品牌系列： 施耐德 NSX

面价：¥890.53

重量：

附件描述： 两套断路器做机械联锁的锁定设备，适用于新一代ComPacT NSX100/160/250

附件类型： 联锁附件

附件名称： 直接旋转手柄上的机械联锁

库存：0

以下是施耐德 NSX 塑壳断路器附件其他型号

共种型号

型号 | 订货号

面价

折扣价

库存

货期

数量

NSX-4个铝电缆接线片 300MM2

LV432507

铝电缆接线片 扁接线片（铝），可联接电缆300mm²，一组4个

¥584.33

登录享折扣

0

填写数量

显示货期

NSX-铝电缆接线片 150MM2 一组4个

LV429505

铝电缆接线片 电缆接线片（提供3片相间隔板），用于铝制电缆150mm²，一组4个

¥323.43

登录享折扣

0

填写数量

显示货期

NSX-IP30 门开孔扎，带拨动手柄，可接触脱扣单元

LV432559

门开孔罩 门开孔罩，带拨动手柄，可接触控制单元，IP30

¥201.00

登录享折扣

0

填写数量

显示货期

NSX-1个预开指示触点(旋转手柄)

LV432605

手柄指示附件 手柄指示附件，1预分触点

¥366.59

登录享折扣

0

填写数量

显示货期

NSX-手柄指示附件 1个预分触点

LV429345

手柄指示附件 手柄指示附件，1预分触点

¥366.59

登录享折扣

0

填写数量

显示货期

NSX-3个铜电缆接线片 300MM2(ISFT250-630)

LV432502

铜电缆接线片

¥316.06

登录享折扣

0

填写数量

显示货期

NSX-9线辅助电缆连接器

LV429272

连接器 9线手动连接器（固定部分+移动部分）

¥378.41

登录享折扣

0

填写数量

显示货期

NSX-透明面盖用于MIC5/6

LV429478

脱扣单元罩盖 脱扣单元附件，透明盖，用于MIC5/6

¥51.75

登录享折扣

0

填写数量

显示货期

NSX-透明面盖用于 TM MA NA的

LV429481

脱扣单元罩盖 脱扣单元附件，透明盖，用于MIC2

¥51.75

登录享折扣

0

填写数量

显示货期

NSX-限力矩螺钉 (一套12个) 3P/4P NSX400-630

LV432513

螺钉 限力矩螺钉，一组12个

¥126.05

登录享折扣

0

填写数量

显示货期

NSX-标准延伸旋转手柄(400-630)

LV432598

旋转手柄 延伸旋转手柄，黑色

¥270.62

登录享折扣

0

填写数量

显示货期

NSX-标准延伸旋转手柄(100-250)

LV429338

旋转手柄 延伸旋转手柄，黑色

¥189.75

登录享折扣

0

填写数量

显示货期

NSX-端子扩展板1片 3P

LV431060

扩展器 一体式扩展器，45mm间距，3P

¥569.79

登录享折扣

0

填写数量

显示货期

NSX-长端子罩盖 52.5 MM ( 1 片) 4P

LV432596

端子罩盖 长端子护套，4P，用于52.5mm扩展器（提供绝缘隔板）

¥325.91

登录享折扣

0

填写数量

显示货期

NSX-连接底座的9线固定式连接器

LV429273

连接器 1个9线连接器固定部分（用于底板）

¥178.97

登录享折扣

0

填写数量

显示货期

NSX-SDX 模块 24/415V AC/DC

LV429532

SDX输出模块 脱扣单元附件，SDX输出模块

¥795.52

登录享折扣

0

填写数量

显示货期

NSX-1个用于2个移动部分的支撑件

LV429275

支撑件 1个用于2个移动部分的支撑件

¥65.77

登录享折扣

0

填写数量

显示货期

NSX-带SDE适配器电动操作机构 DC24-30V 250

LV431543

电动操作机构 电动操作机构，MCH，MT250，24-30VDC

¥4044.43

登录享折扣

0

填写数量

显示货期

NSX-带SDE适配器电动操作机构 DC 110-130V 100/160

LV429438

电动操作机构 电动操作机构，MCH，110-130VDC

¥3296.11

登录享折扣

0

填写数量

显示货期

NSX-带SDE适配器的电动操作机构 DC24-30V 100/160

LV429436

电动操作机构 电动操作机构，MCH，24-30VDC

¥3296.11

登录享折扣

0

填写数量

显示货期

    • 插入式套件 3P
      插入式套件 3P
    • 底座 2P
      底座 2P
    • 电动操作机构
      电动操作机构
    • 电流互感器
      电流互感器
    • 电压指示器
      电压指示器
    • 端子罩盖
      端子罩盖
    • 分励脱扣器
      分励脱扣器
    • 辅助触点
      辅助触点
    • 钢质连接器
      钢质连接器
    • 挂锁
      挂锁
    • 机械联锁
      机械联锁
    • 绝缘监视装置
      绝缘监视装置
    • 绝缘隔板
      绝缘隔板
    • 扩展器
      扩展器
    • 连接器
      连接器
    • 连接端子
      连接端子
    • 铝质连接器
      铝质连接器
    • 铝电缆接线片
      铝电缆接线片
    • 门开孔罩
      门开孔罩
    • 门开孔罩标志拨动手柄
      门开孔罩标志拨动手柄
    • 门开孔罩标志Vigi模块
      门开孔罩标志Vigi模块
    • 欠压脱扣器
      欠压脱扣器
    • 适配器
      适配器
    • 锁定设备
      锁定设备
    • 铜电缆接线片
      铜电缆接线片
    • 脱扣单元
      脱扣单元
    • 脱扣装置
      脱扣装置
    • 维护测试模块
      维护测试模块
    • 显示单元
      显示单元
    • 相间隔板
      相间隔板
    • 旋转手柄
      旋转手柄
    • 延时单元
      延时单元
    • 钥匙联锁
      钥匙联锁
    • 支撑件
      支撑件
    • BSCM开关状态控制模块
      BSCM开关状态控制模块
    • NSX接线
      NSX接线
    • SDTAM模块
      SDTAM模块
    • SDX输出模块
      SDX输出模块
    • ZSI接线附件
      ZSI接线附件
    • C1035B040
      C1035B040
    • C1045B100
      C1045B100
    • LV435001
      LV435001
    • LV429337T
      LV429337T
    • 机械联锁
      机械联锁
    • 脱扣单元
      脱扣单元

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/施耐德/中低压配电/塑壳断路器/塑壳断路器附件/施耐德_中低压配电_塑壳断路器_塑壳断路器附件_NSX/产品详情介绍/NSX塑壳断路器附件全家福.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_bmJ0a3pkLmNvbQ==,size_50&random=1763465311937

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/施耐德/中低压配电/塑壳断路器/塑壳断路器附件/施耐德_中低压配电_塑壳断路器_塑壳断路器附件_NSX/产品详情介绍/NSX塑壳断路器附件系列概述.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_bmJ0a3pkLmNvbQ==,size_50&random=1763465312287

  • NSX-塑壳断路器附件
    母排
    ComPacTNSX断路器 100/160/250 400/630
    不带扩展器 极间距（mm） 35 45
    最大母排尺寸（mm） 25x6 32x10
    带扩展器 极间距（mm） 45 52.5
    最大母排尺寸（mm） 32x6 40x10
    NSX-塑壳断路器附件
    通用型电动操作机构特性
    通用型电动操作机构 MT100/160/250 MT400/630
    响应时间(ms) 打开 ≤350 ≤500
    闭合 ≤700 ≤1000
    操作频率 每分钟的最大次数 3 2
    控制电压（V） DC 24[*],110-230
    AC50/60Hz 110-230,400
    电气寿命 25000 20000
    功耗 DC（W） 打开 ≤150 ≤300
    闭合 ≤150 ≤300
    AC（VA） 打开 ≤150 ≤300
    闭合 ≤150 ≤300
    [*]MT400/630的DC24V响应时间（ms）≤750。
    注：通用型电动操作机构不适用于IT接地系统。
    NSX-塑壳断路器附件
    MN失压脱扣线圈特性
    电源 VAC 50/60Hz:24-48-100/130-200/240
    50Hz:380/41560Hz:208/277
    VDC 12-24-30-48-60-125-250
    工作阈值 分断 0.35到0.7Un
    闭合 0.85Un
    工作范围 0.85到1.1Un
    功耗（VA或W） 吸合：10-保持：5
    响应时间（ms） 50
    NSX-塑壳断路器附件
    MN脱扣线圈的延时单元
    电源 对应MN脱扣线圈
    延时固定（200ms）的延时单元 　
    48VAC 48VDC
    220/240VAC 250VDC
    延时可调（0.5s，0.9s，1.5s，3s）的延时单元
    48-60VCA/CC 48VDC
    100-130VAC/DC 125VDC
    220-250VAC/DC 250VDC
    NSX-塑壳断路器附件
    MX分励脱扣线圈特性
    电源 VAC 50/60Hz:24-48-100/130-200/240
    50Hz:380/41560Hz:208/277
    VDC 12-24-30-48-60-125-250
    工作范围 0.7到1.1Un
    功耗（VA或W） 吸合：10
    响应时间（ms） 50
    NSX-塑壳断路器附件
    锁
    控制设备 功能 方法 需要附件
    拨动手柄 锁定在OFF位置 挂锁 可移动
    锁定在OFF或ON位置 挂锁 固定式
    直接旋转手柄 标准 锁定在
    ■OFF位置
    ■OFF或ON位置[1]    		 挂锁 -
    钥匙锁 锁定设备+钥匙锁
    MCC 锁定在
    ■OFF位置
    ■OFF或ON位置[1]    		 挂锁 -
    CNOMO 锁定在
    ■OFF位置
    ■OFF或ON位置[1]    		 挂锁 -
    延伸旋转手柄 锁定在
    ■OFF位置
    ■OFF或ON位置[1]
    可以防止柜门打开[2]    		 挂锁 -
    锁定在OFF位置 挂锁 UL60947-4控制附件
    ■OFF或ON位置[1]在开关柜中 挂锁 锁定设备+钥匙锁
    电动操作机构[3] 锁定在OFF位置禁用远程操作 挂锁 -
    钥匙锁 锁定设备+钥匙锁
    抽出式断路器 锁定在
    ■抽出位置    		 钥匙锁 锁定设备+钥匙锁
    ■连接位置 钥匙锁 锁定设备+钥匙锁
    [1] 需要对设备作简单修改。
    [2] 除非强行取消柜门联锁。
    [3] 不适用于通用型电动操作机构
    NSX-塑壳断路器附件
    接线片
    ComPacTNSX断路器 100/160/250 400/630
    铜电缆 尺寸 (mm2) 120,150,185 240,300
    铝电缆 尺寸 (mm2) 120,150,185 240,300
    NSX-塑壳断路器附件
    极间距（mm）
    ComPacTNSX断路器 100/160/250 400/630
    无极间距扩展器 35 45
    带极间距扩展器 45 52.5 或 70
    带一体式扩展器 45 -
    NSX-塑壳断路器附件
    裸线缆接线能力
    ComPacT NSX 断路器 　 100/160 250 400 630
    钢制连接器 1.5到95mm2 ■ - - -
    铝制连接器 25到95mm2 ■ ■ - -
    120-185mm2 ■ ■ - -
    2x240mm2 - - ■ ■
    300mm2 - - ■ ■
    多电缆连接器 6x35mm2 ■ ■ - -
    NSX-塑壳断路器附件
    端子护套和极间距
    下面给出了可能的配合方式
    断路器 NSX100/160/250 NSX400/630
    短端子护套
    极间距（mm） 35 45
    长端子护套
    极间距（mm） 35 45 52.5
    NSX-塑壳断路器附件
    后绝缘隔板的尺寸
    断路器 NSX100/160/250 NSX400/630
    3P 宽x高x厚(mm) 140x105x1 203x175x1.5
    4P 宽x高x厚(mm) 175x105x1 275x175x1.5
    NSX-塑壳断路器附件
    辅助触点的电气特性
    触点 标准 低水平
    触点类型 所有 OF，SD，SDE，SDV
    额定负荷电流（A） 6 5
    最小负载 100mA（24VDC） 1mA（4VDC）
    使用类别（IEC60947-5-1） AC12 AC15 DC12 DC14 AC12 AC15 DC12 DC14
    工作电流（A） 24VAC/DC 6 6 6 1 5 3 5 1
    48VAC/DC 6 6 2.5 0.2 5 3 2.5 0.2
    110V 6 5 0.6 0.05 5 2.5 0.6 0.05
    220/240AC/DC 6 4 - - 5 2 - -
    250VAC - - 0.3 0.03 5 - 0.3 0.03
    380/440VAC 6 2 - - 5 1.5 - -
    480VAC 6 1.5 - - 5 1 - -
    660/690VAC 6 0.1 - - - - - -
    NSX-塑壳断路器附件
    预接线标准辅助触点的电气性能
    触点 标准
    触点类型 所有
    额定负荷电流（A） 6
    最小负载 24mA（24VDC）
    使用类别（IEC60947-5-1） AC12 AC15 DC12 DC14
    工作电流（A） 24V AC/DC 6 6 6 1
    48V AC/DC 6 6 2.5 0.2
    110V AC/DC 6 5 0.6 0.05
    220/240V AC 6 4 - -
    250V DC - - 0.3 0.03
    绝缘电压（Ui） 440VAC
    冲击电压（Uimp） 2500VAC
    机械寿命 50000次
    电气寿命（3A30VDC） 50000次
    电气寿命（5A250VAC） 10000次
    NSX-塑壳断路器附件
    电动操作机构特性
    电动操作机构 MT100~MT630
    响应时间（ms） 打开 <700
    闭合 <80
    操作频率 每分钟的最大次数 4
    控制电压（V） DC 24/30-48/60-110/130-250
    AC50/60Hz 48(50Hz)-110/130-220/240-380/440
    功耗[1] DC（W） 打开 ≤500
    闭合 ≤500
    AC（VA） 打开 ≤500
    闭合 ≤500
