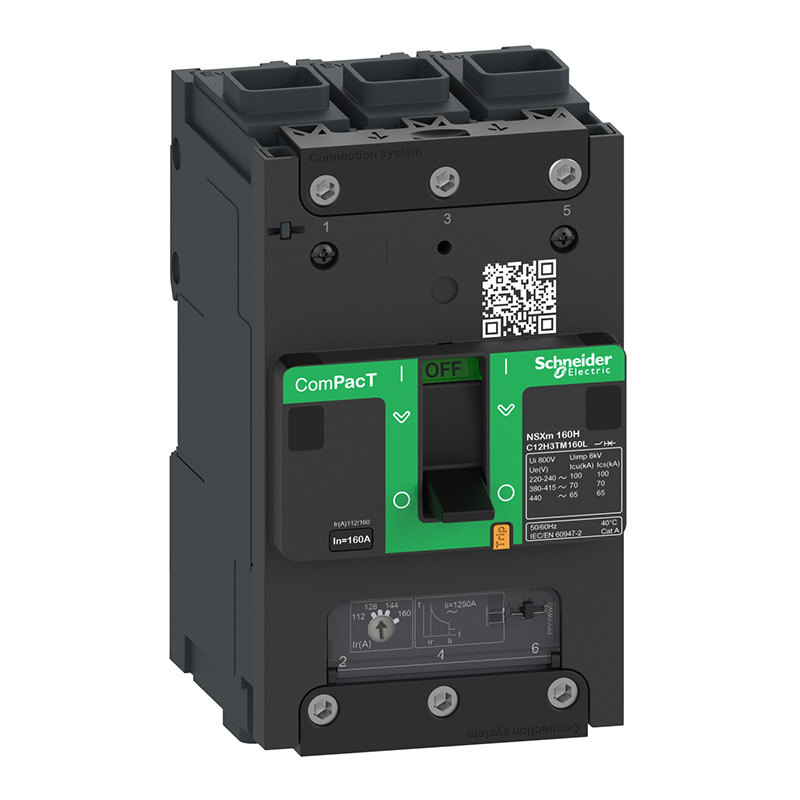

施耐德 NSX（新） 塑壳断路器

收藏商品

产品型号：NSX100M B TM16D 3P 固定式 接线片/母排连接器(板前接线)

订货号：C11B3TM016BZ

折扣价： 登录享折扣

品牌系列： 施耐德 NSX（新）

面价：¥767.71

重量：

分断能力： 25KA

脱扣形式： 热磁式

脱扣单元： TMD

脱扣器额定电流： 16A

极数： 3P

安装方式： 固定式

接线方式： 板前接线

操作方式： 手动

保护功能： LI

保护类型： 配电保护

额定电压： 380/415VAC

附件： 接线片/母排连接器

库存：0

以下是施耐德 NSX（新） 塑壳断路器其他型号

共种型号

型号 | 订货号

面价

折扣价

库存

货期

数量

(停产)NSX100F MIC5.2B 100A 3P3D (3P) 电操 AC220V 固定式前接线

C10F35B100M1

固定式 配电保护 100A 36KA 电动 100A - 板前接线 电子式 MIC5.2B LSI 3P 380/415VAC

¥4540.91

登录享折扣

0

填写数量

显示货期

NSX100F MIC5.2B 100A 3P3D (3P) 插入式

C10F35B100P

36KA 3P LSI 配电保护 电子式 手动 - 380/415VAC 100A MIC5.2B 板前接线 100A 插入式

¥3165.58

登录享折扣

0

填写数量

显示货期

(停产)NSX100F MIC5.2B 25A 3P3D (3P) 固定式前接线(房产专用)

C10F35B025R

36KA 板前接线 380/415VAC 固定式 100A MIC5.2B 25A 电子式 - 配电保护 手动 3P LSI

¥1924.60

登录享折扣

0

填写数量

显示货期

(停产)NSX100F MIC5.2B 40A 3P3D (3P) 电操 AC380V 固定式前接线

C10F35B040M2

板前接线 电动 电子式 36KA - LSI MIC5.2B 40A 3P 100A 380/415VAC 固定式 配电保护

¥4475.09

登录享折扣

0

填写数量

显示货期

(停产)NSX100F MIC5.2B 100A 4P4D (4P) 电操 AC220V 固定式前接线

C10F45B100M1

380/415VAC 100A 4P 固定式 MIC5.2B 板前接线 电动 配电保护 100A - 电子式 36KA LSI

¥5161.40

登录享折扣

0

填写数量

显示货期

(停产)NSX100F MIC5.2B 25A 4P4D (4P) 电操 AC220V 固定式前接线

C10F45B025M1

36KA 380/415VAC 4P 电动 MIC5.2B 配电保护 100A 板前接线 LSI - 25A 固定式 电子式

¥5240.70

登录享折扣

0

填写数量

显示货期

(停产)NSX100F MIC5.2B 40A 4P4D (4P) 电操 AC380V 固定式前接线

C10F45B040M2

380/415VAC 配电保护 MIC5.2B 4P 固定式 100A LSI 电子式 电动 36KA 板前接线 - 40A

¥5086.59

登录享折扣

0

填写数量

显示货期

NSX100F MIC5.2B 40A 4P4D (4P) 插入式

C10F45B040P

手动 40A 4P LSI 380/415VAC 100A 插入式 36KA 板前接线 配电保护 MIC5.2B 电子式 -

¥4064.89

登录享折扣

0

填写数量

显示货期

NSX100H MIC5.2B 100A 3P3D (3P) 固定式前接线

C10H35B100

电子式 3P 100A 板前接线 - 手动 LSI 70KA 配电保护 380/415VAC 固定式 MIC5.2B 100A

¥2646.83

登录享折扣

0

填写数量

显示货期

NSX100H MIC5.2B 100A 3P3D (3P) 插入式

C10H35B100P

70KA 板前接线 100A 插入式 电子式 LSI - 手动 3P 100A 配电保护 380/415VAC MIC5.2B

¥3515.10

登录享折扣

0

填写数量

显示货期

(停产)NSX100H MIC5.2B 25A 3P3D (3P) 电操 AC380V 固定式前接线

C10H35B025M2

LSI 3P 70KA 100A 电子式 配电保护 25A 固定式 MIC5.2B 板前接线 电动 380/415VAC -

¥4958.60

登录享折扣

0

填写数量

显示货期

NSX100H MIC5.2B 40A 3P3D (3P) 固定式前接线

C10H35B040

40A MIC5.2B 70KA 板前接线 手动 电子式 LSI 100A - 380/415VAC 配电保护 3P 固定式

¥2646.83

登录享折扣

0

填写数量

显示货期

(停产)NSX100H MIC5.2B 40A 3P3D (3P) 电操 AC220V 固定式前接线

C10H35B040M1

- 100A 电子式 固定式 LSI MIC5.2B 板前接线 3P 配电保护 电动 70KA 40A 380/415VAC

¥4812.77

登录享折扣

0

填写数量

显示货期

(停产)NSX100H MIC5.2B 100A 4P4D (4P) 电操 AC220V 固定式前接线

C10H45B100M1

板前接线 100A MIC5.2B 固定式 4P 配电保护 70KA 电动 LSI 100A 电子式 - 380/415VAC

¥5551.05

登录享折扣

0

填写数量

显示货期

(停产)NSX100H MIC5.2B 100A 4P4D (4P) 电操 AC380V 固定式前接线

C10H45B100M2

100A 固定式 板前接线 配电保护 380/415VAC 4P MIC5.2B LSI 70KA 电动 - 电子式 100A

¥5632.68

登录享折扣

0

填写数量

显示货期

(停产)NSX100H MIC5.2B 25A 4P4D (4P) 电操 AC220V 固定式前接线

C10H45B025M1

LSI MIC5.2B 配电保护 固定式 380/415VAC 70KA - 电子式 100A 4P 25A 电动 板前接线

¥5719.22

登录享折扣

0

填写数量

显示货期

(停产)NSX100H MIC5.2B 40A 4P4D (4P) 电操 AC220V 固定式前接线

C10H45B040M1

- 70KA MIC5.2B 配电保护 电动 380/415VAC 100A 4P 40A 固定式 电子式 板前接线 LSI

¥5551.05

登录享折扣

0

填写数量

显示货期

NSX100N MIC5.2B 100A 3P3D (3P) 电操 AC380V 固定式前接线

C10N35B100M2

LSI 电子式 100A 板前接线 - 380/415VAC 3P 50KA 固定式 配电保护 电动 MIC5.2B 100A

¥4725.85

登录享折扣

0

填写数量

显示货期

NSX100N MIC5.2B 100A 3P3D (3P) 插入式

C10N35B100P

LSI 100A 插入式 电子式 MIC5.2B - 50KA 手动 100A 板前接线 3P 380/415VAC 配电保护

¥3259.73

登录享折扣

0

填写数量

显示货期

NSX100N MIC5.2B 25A 3P3D (3P) 固定式前接线

C10N35B025

3P - 25A 板前接线 手动 固定式 电子式 配电保护 LSI MIC5.2B 100A 50KA 380/415VAC

¥2463.93

登录享折扣

0

填写数量

显示货期

    • NSX100 3P
      NSX100 3P
    • NSX160 3P
      NSX160 3P
    • NSX100 4P
      NSX100 4P
    • NSX100 3P
      NSX100 3P
    • NSX630 3P
      NSX630 3P

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/施耐德/中低压配电/塑壳断路器/塑壳断路器/施耐德_中低压配电_塑壳断路器_塑壳断路器_NSX（新）/产品详情介绍/NSX（新）塑壳断路器全家福.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_bmJ0a3pkLmNvbQ==,size_50&random=1746007578756

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/施耐德/中低压配电/塑壳断路器/塑壳断路器/施耐德_中低压配电_塑壳断路器_塑壳断路器_NSX（新）/产品详情介绍/NSX（新）塑壳断路器系列概述.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_bmJ0a3pkLmNvbQ==,size_50&random=1746007578871

  • NSX（新）-塑壳断路器
    断路器 NSX100 NSX160
    极数 1 2 1 2
    控制 手动 拨动手柄 ● ● ● ●
    直接或延伸旋转手柄 - - - -
    电气 - - - -
    型号 固定式 前接线 ● ● ● ●
    后接线 ● ● ● ●
    抽出式 前接线 - - - -
    后接线 - - - -
    电气性能符合 IEC/EN 60947-2
    额定电流（A） In 40° C 100 100 160 160
    额定绝缘电压（V） Ui 750 750 750 750
    额定冲击耐压（kV）Uimp 8 8 8 8
    额定工作电压（V） Ue AC 50/60 Hz 277 690 277 690
    DC 250 500 250 500
    分段等级 F N M F M S F N M F M S
    极限分断能力（kA rms） lcu AC 50/60 Hz 220/240 V 18 25 40 36 85 100 18 25 40 36 85 100
    380/415 V - - - 18 25 70 - - - 18 25 70
    440 V - - - 15 25 65 - - - 15 25 65
    500/525 V - - - 10 18 35 - - - 10 18 35
    660/690 V - - - 5 8 10 - - - 5 8 10
    DC 500 V（2P） - - - 36 85 100 - - - 36 85 100
    运行分断能力 (kA rms) lcs % Icu 100% 100% 100% 100%
    ● ● ● ●
    使用类别 A A A A
    寿命（C-O 周期） 机械 20000 20000 20000 20000
    电气 277 V In/2 20000 20000 20000 20000
    In 10000 10000 10000 10000
    保护与测量
    脱扣单元种类 热磁 热磁
    过载保护（热） 长延时 In 固定式 16 20 25 30 40 50 63 80 100 125 160
    Ir 16 20 25 30 40 50 63 80 100 125 160
    短路保护（磁） 瞬时 所示的交流参数[1] 190 190 300 300 500 500 500 640 800 1000 1250
    实际的直流参数 260 260 400 400 700 700 700 800 1000 1200 1250
    一体式接地故障保护 VigiPacT 漏电保护单元和 VigiPacT - - - -
    漏电继电器配合使用 - ● - ●
    附加指示和控制附件
    指示触点 - ● - ●
    电压线圈 MX分励线圈 - ● - ●
    MN欠压线圈 - ● - ●
    安装/连接
    附件 延展接线端子 + 拓展器 ● ● ● ●
    端子护罩+相间隔板 ● ● ● ●
    锁定保护 ● ● ● ●
    尺寸（mm） WxHxD 35x161x86 70x161x86 35x161x86 70x161x86
    重量（kg） 0.7 1.2 0.7 1.2
    电源转换系统
    联锁系统 ● ● ● ●
    [1]63A以下的1极2极的热磁脱扣单元TMD和TMG只适用于交流
    NSX（新）-塑壳断路器
    断路器 NSX100 NSX160[2] NSX250
    分断等级 F N H S L R HB1 HB2 F N H S L F N H S L R HB1 HB2
    电气性能符合IEC/EN 60947-2
    额定电流（A） In 40°C 100 100 160 250 250
    极数 2[3],3,4 3,4 2[3],3,4 2[3],3,4 3，4
    极限能力（kArms）
    lcu AC50/60Hz 220/240V 85 90 100 120 150 200 - - 85 90 100 120 150 85 90 100 120 150 200 - -
    380/415V 36 50 70 100 150 200 - - 36 50 70 100 150 36 50 70 100 150 200 - -
    440V 35 50 65 90 130 200 - - 35 50 65 90 130 35 50 65 90 130 200 - -
    500V 25 36 50 65 70 80 85 100 30 36 50 65 70 30 36 50 65 70 80 85 100
    525V 22 35 35 40 50 65 80 100 22 35 35 40 50 22 35 35 40 50 65 80 100
    660/690V 8 10 10 15 20 45 75 100 8 10 10 15 20 8 10 10 15 20 45 75 100
    使用分断能力（kArms）
    lcs AC50/60Hz 220/240V 85 90 100 120 150 200 - - 85 90 100 120 150 85 90 100 120 150 200 - -
    380/415V 36 50 70 100 150 200 - - 36 50 70 100 150 36 50 70 100 150 200 - -
    440V 35 50 65 90 130 200 - - 35 50 65 90 130 35 50 65 90 130 200 - -
    500V 12 36 50 65 70 80 85 100 30 36 50 50 50 30 36 50 65 70 80 85 100
    525V 11 35 35 40 50 65 80 100 22 35 35 35 35 22 35 35 40 50 65 80 100
    660/690V 4 10 10 10 10 45 75 100 8 10 10 10 10 8 10 10 10 10 45 75 100
    周期 机械 50000 20000 40000 20000 20000
    电气 440V In/2 50000 20000 40000 20000 20000
    In 30000 10000 20000 10000 10000
    690V In/2 20000 10000 15000 10000 10000
    In 10000 5000 7500 5000 5000
    电气符合 UL60947-4
    分断能力（kArms） AC50/60Hz 240V 85 85 85 - - - - - 85 85 85 - - 85 85 85 - - - - -
    480V 25 50 65 - - - - - 35 50 65 - - 35 50 65 - - - - -
    600V 10 10 10 - - - - - 10 10 10 - - 15 15 15 - - - - -
    保护和测量
    短路保护 磁保护 ●
    过载/短路保护 热磁 ●
    电子 ●
    带有中性线保护（Off-0.5-1-OSN）[4] ●
    带有接地故障保护 ●
    带有区域选择性联锁[5] ●
    显示/I、U、f、P、F、E和THD测量值/故障电流测量值 ●
    选项 柜门显示单元 ●
    运行管理 ●
    计数器 ●
    历史日志和报警 ●
    测量通信 ●
    开关状态/控制 通信 ●
    漏电保护 通过漏电保护模块[6] ●
    通过Vigirex漏电继电器 ●
    安装/连接
    尺寸和重量
    尺寸（mm）
    WxHxD    		 固定式前连接 2/3P 105x161x86 105x161x86 105x161x86 105x161x86
    4P 140x161x86 140x161x86 140x161x86 140x161x86
    重量（kg） 固定式前连接 2/3P 2.05 2.4 2.2 2.4
    4P 2.4 2.8 2.6 2.8
    接线
    接线端子 间距 无/有端子扩展器 35/45mm 35/45mm 35/45mm 35/45mm
    铜或铝电缆 截面积 mm² 300 300 300 300
    电源转换系统
    手动机械联锁 ●
    自动电源转换 ●
    [1]一体式漏电保护断路器 (MicroLogic 4.2 和 7.2E)。
    [2]无 160A 壳架，使用 250A 壳架装配较低额定电流的脱扣单元 R,HB1,HB2。
    [3]3P2D 型仅适用于 F 型热磁脱扣单元。
    [4]OSN：对于承受大电流的中性线所实施的中性线保护（例如三次谐波）。
    [5]ZSI：区域选择性联锁。
    [6]漏电保护模块不适用于HB1/HB2等级的分断能力。
    NSX（新）-塑壳断路器
    断路器 NSX400 NSX630
    - Ir=225-500A Ir=501-630A
    分断等级 F N H S L R HB1 HB2 F N H S L R HB1 HB2 R HB1 HB2
    电气性能符合IEC/EN 60947-2
    额定电流（A） In 40°C 400 630
    极数 3,4 3,4
    极限能力（kArms）
    lcu AC50/60Hz 220/240V 40 85 100 120 150 200 - - 40 85 100 120 150 200 - - 200 - -
    380/415V 36 50 70 100 150 200 - - 36 50 70 100 150 200 - - 200 - -
    440V 30 42 65 90 130 200 - - 30 42 65 90 130 200 - - 200 - -
    500V 25 30 50 65 70 80 85 100 25 30 50 65 70 80 85 100 80 85 100
    525V 20 22 35 40 50 65 80 100 20 22 35 40 50 65 80 100 65 80 100
    660/690V 10 10 20 25 35 45 75 100 10 10 20 25 35 45 75 100 45 75 100
    使用运行分断能力（kArms）
    lcs AC50/60Hz 220/240V 40 85 100 120 150 200 - - 40 85 100 120 150 200 - - 200 - -
    380/415V 36 50 70 100 150 200 - - 36 50 70 100 150 200 - - 200 - -
    440V 30 42 65 90 130 200 - - 30 42 65 90 130 200 - - 200 - -
    500V 25 30 50 65 70 80 85 100 25 30 50 65 70 80 85 100 80 85 100
    525V 10 11 11 12 12 65 80 100 10 11 11 12 12 65 80 100 - - -
    660/690V 10 10 10 12 12 45 75 100 10 10 10 12 12 45 75 100 - - -
    周期 机械 15000 15000
    电气 440V In/2 12000 8000
    In 6000 4000
    690V In/2 6000 6000
    In 3000 2000
    电气符合UL 508
    分断能力（kArms） AC50/60Hz 240V 85 85 85 - - - - - 85 85 85 - - - - - - - -
    480V 35 50 65 - - - - - 35 50 65 - - - - - - - -
    600V 20 10 20 - - - - - 20 20 20 - - - - - - - -
    保护和测量
    短路保护 单磁 ● ●
    过载/短路保护 热磁 ● ●
    电子 ● ●
    带有中性线保护（Off-0.5-1-OSN）[2] ● ●
    带有接地故障保护 ● ●
    带有区域选择性联锁[3] ● ●
    显示/I、U、f、P、F、E和THD测量值/故障电流测量值 ● ●
    选项 柜门显示单元 ● ●
    运行管理 ● ●
    计数器 ● ●
    历史记录与报警 ● ●
    测量和通讯 ● ●
    开关状态/控制 通信 ● ●
    漏电保护 漏电保护模块[4] ● ●
    VigiPact漏电继电器 ● ●
    安装/连接
    尺寸和重量
    尺寸（mm）
    WxHxD    		 固定式前连接 2/3P 140x255x110 140x255x110
    4P 185x255x110 185x255x110
    重量（kg） 固定式前连接 2/3P 6.05 6.2
    4P 7.9 8.13
    接线
    接线端子 间距 无/有端子扩展器 45/52.5mm 45/52.5mm
    45/70mm 45/70mm
    铜或铝电缆 截面积 mm2 4*240 4*240
    电源转换系统
    手动机械联锁 ● ●
    自动电源转换 ● ●
    [1]接地漏电断路器（MicroLogic 4.3 与 7.3E）。
    [2]OSN：对于承受大电流的中性线所实施的中性线保护（例如三次谐波）。
    [3] ZSI：采用引示线的区域选择性联锁。
    [4]漏电保护模块不适用于 HB1/HB2 等级的分断能力。
    NSX（新）-塑壳断路器
    特性 NSX HB3
    额定电压 额定绝缘电压（V） Ui 1250
    额定冲击耐压（kV） Uimp 8kV
    额定工作电压（V） Ue AC50/60Hz 1150
    适用于隔离 IEC/EN 60947-2 是
    应用类别 A
    污染等级 IEC 60664-1 3
    控制 手动 通过拨动手柄 是
    通过直接或延伸旋转手柄 是
    断路器 NSX400 NSX630
    分断能力等级
    电气性能符合 IEC 60947-2
    额定电流（A） In 40°C 320 400 （TMD） 250 400 （ETU） 500 630 （TMD） 630 （ETU）
    极数 3P3D， 4P4D 3P3D， 4P4D 3P3D， 4P4D 3P3D， 4P4D
    极限能力（kArms）
    lcu AC50/60Hz 690 V 100 100 100 100
    800V 50 50 50 50
    1000V 16 16 16 16
    1150V 10 10 10 10
    使用运行分断能力 （kA rms）
    lcs AC50/60Hz 690 V 100 100 - -
    800V 36 20 36 20
    1000V 10 10 10 10
    1150V 10 10 10 10
    周期 机械 15000 15000 15000 15000
    电气 690 V In/2 6000 6000 6000 6000
    In 3000 3000 2000 2000
    800V In/2 6000 6000 3000 3000
    In 3000 3000 1500 1500
    1000V In/2 5000 5000 2400 2400
    In 2500 2500 1200 1200
    1150V In/2 5000 5000 2400 2400
    In 2500 2500 1200 1200
    保护与测量
    过载/短路保护 热磁 ● - ● -
    电子 带有中性线保护（Off-0.5-1-OSN） - ● - ●
    带有接地故障保护 - ● - ●
    带有区域选择性联锁 - - - -
    漏电保护 漏电保护模块 - - - -
    安装 / 连接
    尺寸和重量
    尺寸（mm）
    WxHxD    		 固定式前连接 3P 140 x 401 x 110 140 x 401 x 110 140 x 401 x 110 140 x 401 x 110
    4P 185 x 401 x 110 185 x 401 x 110 185 x 401 x 110 185 x 401 x 110
    重量（kg） 固定式前连接 3P 6.6 6.6 6.7 6.7
    4P 8.4 8.4 8.6 8.6
    接线
    端子护罩 长端子护罩 标配 标配 标配 标配
    装配 仅上进线 仅上进线 仅上进线 仅上进线
    NSX（新）-塑壳断路器
    ComPacT NSX AC 断路器 NSX800 TM AC
    壳架 800 800
    极数 3,4 3,4
    电气性能符合IEC 60947-2 and EN 60947-2
    额定电流 In 40°C A 800 800
    额定绝缘电压 Ui V 1000 1000
    额定冲击耐受电压 Uimp kV 8 8
    额定工作电压 Ue Vac AC 50/60 Hz 690 690
    断路器类型 F N
    极限分断能力 lcu (kA rms) AC 50/60 Hz 380/400/415V 36 50
    Ics 36 50
    500/525V 36 40
    690V 30 32
    使用分断能力 Ics % lcu 380/400/415V 100% 100%
    440V 100% 100%
    500/525V 100% 100%
    690V 100% 100%
    绝缘特性 ● ●
    使用类别 A A
    污染等级 3 3
    寿命
    寿命 机械 20000* 20000*
    保护
    过载/短路保护 热磁式 ● ●
    安装和连接
    控制 手动 拨动 ● ●
    助力手柄 ● ●
    直接或延伸旋转手柄 ● ●
    电动操作机构 - -
    连接 固定式 前连接 母线 直接连接母线 ● ●
    垂直连接适配器 - -
    扩展器 - -
    裸电缆 - -
    带压接端子的电缆 - -
    抽出式 后连接 - -
    前连接 - -
    后连接 - -
    抽屉式 前连接 - -
    后连接 - -
    辅助指示和控制附件
    辅助触点 OF 状态指示触点 ● ●
    SD 脱扣指示 ● ●
    线圈 MX/MN 分励/欠压线圈 ● ●
    安装
    附件 接线片/裸电缆连接器 - -
    端子扩展器 - -
    门开孔罩 - -
    端子罩和相间隔板 ● ●
    DIN轨道适配器 - -
    尺寸和重量
    尺寸（mm）W x H x D（不含并联连接片） 3P 279×209×120 279×209×120
    4P 279×280×120 279×280×120
    重量 (kg) 固定式 前连接 3P 9.7 9.7
    4P 12.7 12.7
    *: 4P 的机桋寿命为 10000

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/施耐德/中低压配电/塑壳断路器/塑壳断路器/施耐德_中低压配电_塑壳断路器_塑壳断路器_NSX（新）/产品详情介绍/NSX（新）塑壳断路器型号说明.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_bmJ0a3pkLmNvbQ==,size_50&random=1746007578756

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/施耐德/中低压配电/塑壳断路器/塑壳断路器/施耐德_中低压配电_塑壳断路器_塑壳断路器_NSX（新）/产品详情介绍/NSX（新）塑壳断路器尺寸图.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_bmJ0a3pkLmNvbQ==,size_50&random=1746007578756

周一至周六 08:30 - 18:00

众业达商城公众号二维码
