图片仅供参考，不作为选型购买的依据。

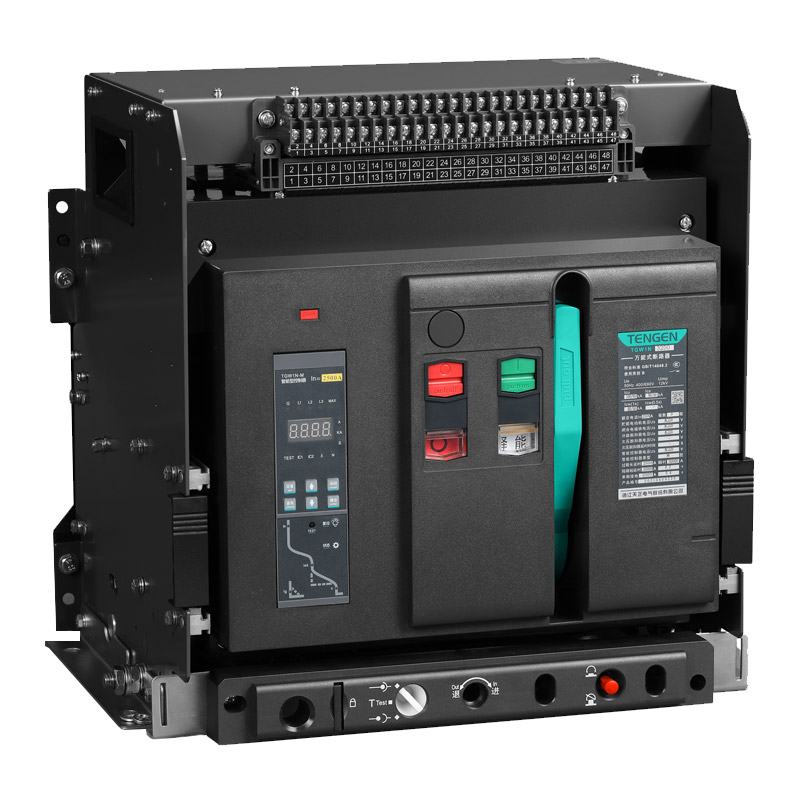

天正电气 TGW1N 框架断路器

收藏商品

产品型号：TGW1N-1600/3P 1000A 抽屉水平 AC380V(祥云3.0)

订货号：330011204156

折扣价： 登录享折扣

品牌系列： 天正电气 TGW1N

面价：¥16770.00

重量：

框架电流： 1600A

分断能力： 50KA

脱扣单元： M

脱扣器额定电流： 1000A

极数： 3P

安装方式： 抽屉式

接线方式： 上水平后接线+下水平后接线

保护功能： LSIG

测量显示功能： 电流

额定电压： 400VAC

已配置附件： 分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，相间隔板

必选配附件（请另购）： -

库存：0

以下是天正电气 TGW1N 框架断路器其他型号

共种型号

型号 | 订货号

面价

折扣价

库存

货期

数量

(装锁)TGW1N-2000/4P 1600A 抽屉水平 AC220V 欠压延时1S(祥云3.0)

330011900460

1600A 400VAC 上水平后接线+下水平后接线 电流 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，相间隔板 欠电压延时脱扣器220VAC1S 抽屉式 LSIG 4P 80KA 2000A M

¥24781.00

登录享折扣

0

填写数量

显示货期

TGW1N-2000/3P 2000A 抽屉水平 AC380V IR1=0.5IN IR2=4IN IR4=0.2IN(祥云3.0)

330011900473

2000A LSIG - 抽屉式 80KA 电流 2000A 上水平后接线+下水平后接线 分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，相间隔板 400VAC M 3P

¥23061.00

登录享折扣

0

填写数量

显示货期

TGW1N-1600H/3P 800A 固定水平 AC220V 欠压AC220V(祥云3.0)

330011204861

M 固定式 1600A 400VAC 电流 LSIG 上水平后接线+下水平后接线 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，相间隔板 55KA 欠电压脱扣器220VAC 800A 3P

¥15820.00

登录享折扣

0

填写数量

显示货期

TGW1N-3200/3P 2000A 抽屉水平 AC220V 欠压延时3S(长排)(祥云3.0)

330011204606

400VAC 欠电压延时脱扣器220VAC3S 上水平后接线+下水平后接线 3200A 电流 3P M 抽屉式 100KA 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，相间隔板，长排 LSIG 2000A

¥29580.00

登录享折扣

0

填写数量

显示货期

(装锁)TGW1N-2000/3P 2000A 抽屉水平 AC220V IR1=0.48IN IR3=4.8IN(祥云3.0)

330011900492

LSIG 抽屉式 80KA 上水平后接线+下水平后接线 - 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，相间隔板 电流 3P 2000A M 2000A

¥23061.00

登录享折扣

0

填写数量

显示货期

(装锁)TGW1N-2000/3P 2000A 抽屉水平 AC220V 欠压延时3S(祥云3.0)

330011204235

80KA 电流 LSIG 2000A 欠电压延时脱扣器220VAC3S 抽屉式 M 2000A 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，相间隔板 上水平后接线+下水平后接线 3P

¥24071.00

登录享折扣

0

填写数量

显示货期

TGW1N-2500/3P 2000A 抽屉水平 AC220V 独立四开四闭辅助(长排)(祥云3.0)

330011900548

2500A 3P 上水平后接线+下水平后接线 抽屉式 LSIG 400VAC M 2000A 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，相间隔板，长排 独立辅助触头4NO+4NC 100KA 电流

¥27992.00

登录享折扣

0

填写数量

显示货期

(装锁)TGW1N-2000/3P 1600A 抽屉水平 AC220V T2=0.3S 独立四开四闭辅助(祥云3.0)

330011900542

1600A 3P 80KA 2000A 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，相间隔板 独立辅助触头4NO+4NC M 400VAC LSIG 上水平后接线+下水平后接线 电流 抽屉式

¥18315.00

登录享折扣

0

填写数量

显示货期

TGW1N-2000/3P 800A 抽屉水平 AC220V T2=0.3S 独立四开四闭辅助(祥云3.0)

330011900546

2000A 上水平后接线+下水平后接线 电流 80KA 400VAC 独立辅助触头4NO+4NC 800A LSIG 3P 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，相间隔板 M 抽屉式

¥16608.00

登录享折扣

0

填写数量

显示货期

TGW1N-1600/4P 400A 抽屉水平 AC220V 欠压AC220V(祥云3.0)

330011204086

4P M 抽屉式 LSIG 400A 1600A 欠电压脱扣器220VAC 上水平后接线+下水平后接线 50KA 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，相间隔板 电流 400VAC

¥20671.00

登录享折扣

0

填写数量

显示货期

TGW1N-1600/3P 1250A 抽屉水平 3M型 AC220V 欠压AC380V(祥云3.0)

330011207339

分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，相间隔板 3P 欠电压脱扣器380VAC 50KA 1250A 3M 抽屉式 上水平后接线+下水平后接线 1600A 电流 400VAC LSIG

¥18941.00

登录享折扣

0

填写数量

显示货期

(装锁)TGW1N-2000/3P 1250A 抽屉水平 AC380V 欠压AC380V(3P+N)W型 外接互感器(电流比值500/5,互感器尺寸：81*20)(祥云3.0)

330011900436

80KA 上水平后接线+下水平后接线 3P 电流 2000A 1250A 400VAC 分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，相间隔板 M 欠电压脱扣器380VAC，3P+N互感器（W型） LSIG 抽屉式

¥19186.00

登录享折扣

0

填写数量

显示货期

(装锁)TGW1N-3200/3P 2000A 抽屉水平 AC380V 欠压AC380V(长排)(祥云3.0)

330011205271

LSIG 3200A M 3P 2000A 抽屉式 欠电压脱扣器380VAC 上水平后接线+下水平后接线 分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，相间隔板，长排 100KA 400VAC 电流

¥29000.00

登录享折扣

0

填写数量

显示货期

TGW1N-6300/3P 4000A 抽屉水平 AC220V(祥云3.0)

330011204484

- M 4000A 抽屉式 电流 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，相间隔板 6300A 3P 上水平后接线+下水平后接线 120KA 400VAC LSIG

¥89006.00

登录享折扣

0

填写数量

显示货期

TGW1N-2000/3P 1000A 抽屉水平 AC220V 欠压延时0.5S(祥云3.0)

330011207016

1000A 上水平后接线+下水平后接线 3P 2000A 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，相间隔板 80KA LSIG 抽屉式 M 400VAC 欠电压延时脱扣器220VAC0.5S 电流

¥18154.00

登录享折扣

0

填写数量

显示货期

TGW1N-1600/4P 630A 抽屉水平 AC220V(祥云3.0)

330011204094

1600A M 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，相间隔板 抽屉式 上水平后接线+下水平后接线 630A LSIG 4P 电流 50KA - 400VAC

¥20209.00

登录享折扣

0

填写数量

显示货期

TGW1N-1600/3P 1250A 固定水平 AC380V(祥云3.0)

330011204152

上水平后接线+下水平后接线 3P 50KA 400VAC - 电流 分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，相间隔板 固定式 1250A 1600A M LSIG

¥15025.00

登录享折扣

0

填写数量

显示货期

TGW1N-1600/3P 630A 抽屉水平 AC220V(祥云3.0)

330011204107

分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，相间隔板 抽屉式 1600A 400VAC 50KA 3P 电流 上水平后接线+下水平后接线 - 630A M LSIG

¥15573.00

登录享折扣

0

填写数量

显示货期

TGW1N-2000/3P 1250A 抽屉水平 AC220V 欠压AC380V(祥云3.0)

330011204478

400VAC 电流 LSIG 2000A 欠电压脱扣器380VAC M 80KA 上水平后接线+下水平后接线 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，相间隔板 3P 抽屉式 1250A

¥18398.00

登录享折扣

0

填写数量

显示货期

TGW1N-1600/3P 630A 固定水平 AC380V 欠压延时3S 配相间隔板(祥云3.0)

330011204597

分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，相间隔板 630A 电流 固定式 M 上水平后接线+下水平后接线 50KA 3P 400VAC 1600A 欠电压延时脱扣器380VAC3S LSIG

¥14655.00

登录享折扣

0

填写数量

显示货期

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/天正电气/中低压配电/空气断路器/框架断路器/天正电气_中低压配电_空气断路器_框架断路器_TGW1N/产品详情介绍/TGW1N框架断路器全家福.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_bmJ0a3pkLmNvbQ==,size_50&random=1752443118303

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/天正电气/中低压配电/空气断路器/框架断路器/天正电气_中低压配电_空气断路器_框架断路器_TGW1N/产品详情介绍/TGW1N框架断路器系列概述.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_bmJ0a3pkLmNvbQ==,size_50&random=1752443118323

  • TGW1N-框架断路器
    基本参数
    壳架等级电流 1600 2000 2500 3200 4000 6300
    额定工作电压 Ue (V) AC415/690 AC400/690
    额定绝缘电压 Ui (V) 1000
    额定冲击耐受电压 Uimp (kV) 12
    使用频率 (Hz) 50
    使用类别 B类
    极数 3P/4P 3P 3P/4P
    N极最大持续电流 (A) 100%In / 50%In
    全分断无附加延时时间 (ms) ≤30
    闭合时间 (ms) ≤70
    飞弧距离 (mm) 0
    额定电流In (A) 200/400/630
    800/1000
    1250/1600    		 200/250/400
    500/630/800
    1000/1250
    1600/1900
    2000    		 630/800
    1000/1250
    1600/2000
    2500    		 2000/2500
    2900/3150
    3200    		 4000 4000/4900
    5000/5900
    6300
    分断能力
    分断等级 常规 H 常规 H 常规 H 常规 H 常规 H -
    额定极限短路分断能力 Icu(kA) AC400V 50 55 80 90 100 100 100 100 100 100 120
    AC690V 25 30 50 65 65 65 65 65 65 65 75
    额定运行短路分断能力 Ics(kA) AC400V 42 50 80 90 80 100 80 100 80 100 100
    AC690V 20 25 40 65 50 65 50 65 50 65 65
    额定短时耐受电流 Icw(kA)/1s AC400V 42 50 55 65 80 80 80 80 80 80 100
    AC690V 20 25 40 50 50 50 50 50 50 50 65
    额定短时耐受电流 Icw(kA)/0.5s AC400V / / / 75 / 100 / 100 / 100 /
    AC690V / / / 65 / 65 / 65 / 65 /
    额定短路接通能力 Icm(kA) AC400V 110 121 176 198 220 220 220 220 220 220 264
    AC690V 55 66 110 143 143 143 143 143 143 143 165
    产品寿命
    电气寿命(次数) AC400V 8000 8000 6000 6000 6000 1500
    AC690V 3000 3000 2000 2000 2000 1000
    机械寿命(次数) 免维护 15000 15000 10000 10000 10000 5000
    有维护 30000 30000 20000 20000 20000 10000
    标准配置 固定式 抽屉式 固定式 抽屉式 固定式 抽屉式 固定式 抽屉式 固定式 抽屉式 抽屉式
    断路器本体 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
    抽屉座 - ■ - ■ - ■ - ■ - ■ ■
    智能控制器 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
    上下水平接线 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
    分合闸指示触点 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
    故障脱扣指示触点 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
    辅助触头4NO+4NC ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
    电动操作机构 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
    闭合电磁铁 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
    分励脱扣器 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
    相间隔板 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
    可选附件
    瞬间欠压脱扣器 □ □ □ □ □ □ □ □ □ □ □
    延时型欠压脱扣器 □ □ □ □ □ □ □ □ □ □ □
    分合闸按钮锁 □ □ □ □ □ □ □ □ □ □ □
    抽屉座位置锁 □ □ □ □ □ □ □ □ □ □ □
    抽屉座分离位置挂锁 □ □ □ □ □ □ □ □ □ □ □
    钥匙锁 □ □ □ □ □ □ □ □ □ □ □
    门联锁 □ □ □ □ □ □ □ □ □ □ □
    辅助触头6NO+6NC □ □ □ □ □ □ □ □ □ □ □
    抽屉座三位置电气指示 □ □ □ □ □ □ □ □ □ □ □
    钢缆联锁 □ □ □ □ □ □ □ □ □ □ □
    连杆联锁 □ □ □ □ □ □ □ □ □ □ □
    双电源控制器 □ □ □ □ □ □ □ □ □ □ □
    外置中性线互感器 □ □ □ □ □ □ □ □ □ □ □
    零序互感器 □ □ □ □ □ □ □ □ □ □ □
    地电流互感器及其附件 □ □ □ □ □ □ □ □ □ □ □
    ■标配 □选配

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/天正电气/中低压配电/空气断路器/框架断路器/天正电气_中低压配电_空气断路器_框架断路器_TGW1N/产品详情介绍/TGW1N框架断路器型号说明.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_bmJ0a3pkLmNvbQ==,size_50&random=1752443118303

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/天正电气/中低压配电/空气断路器/框架断路器/天正电气_中低压配电_空气断路器_框架断路器_TGW1N/产品详情介绍/TGW1N框架断路器尺寸图.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_bmJ0a3pkLmNvbQ==,size_50&random=1752443118303

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/天正电气/中低压配电/空气断路器/框架断路器/天正电气_中低压配电_空气断路器_框架断路器_TGW1N/产品详情介绍/TGW1N框架断路器组装图.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_bmJ0a3pkLmNvbQ==,size_50&random=1752443118323
