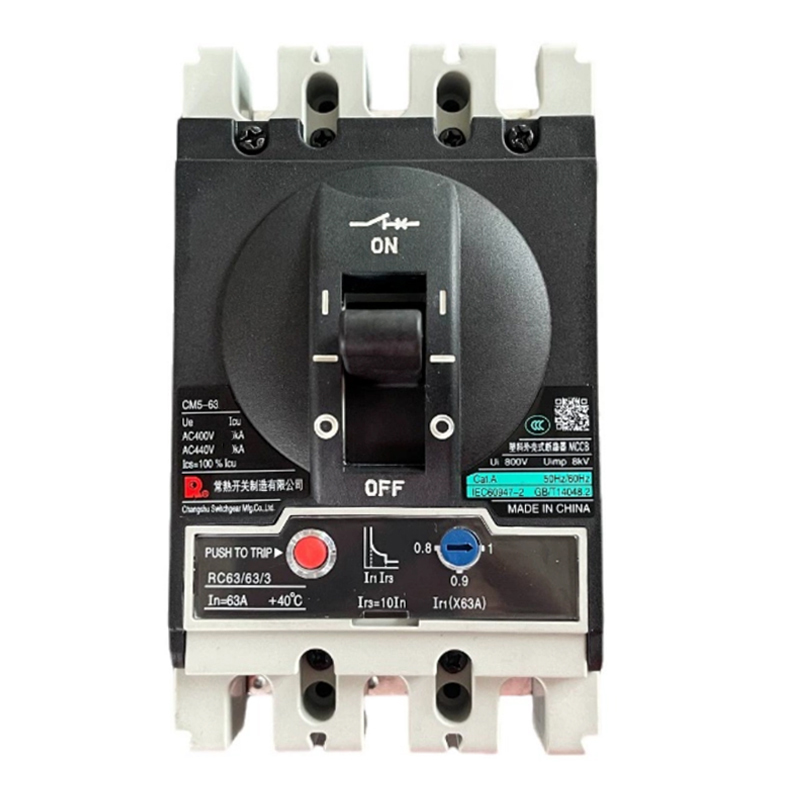

常熟 CM5 塑壳断路器

收藏商品

产品型号：CM5-63L/3/3/00 20A

订货号：C0109892

折扣价： 登录享折扣

品牌系列： 常熟 CM5

面价：¥487.00

重量：

脱扣器额定电流： 20A

安装方式： 固定式

附件： -

额定电压： 400VAC

分断能力： 35KA

极数： 3P

脱扣单元： 复式脱扣器

壳架电流： 63A

接线方式： 板前接线

保护功能： LI

脱扣形式： 热磁式

操作方式： 手动

保护类型： 本体（带保护功能）

库存：0

以下是常熟 CM5 塑壳断路器其他型号

共种型号

型号 | 订货号

面价

折扣价

库存

货期

数量

CM5-63M/4B/3/00 16A

C0114141

LI 本体（带保护功能） 50KA 63A 固定式 板前接线 手动 4P 复式脱扣器 16A 热磁式 - 400VAC

¥1015.00

登录享折扣

0

填写数量

显示货期

CM5-125H/4A/3/00 16A

C0116827

LI 本体（带保护功能） 100KA 125A 固定式 板前接线 手动 4P 复式脱扣器 16A 热磁式 - 400VAC

¥1526.00

登录享折扣

0

填写数量

显示货期

CM5-125H/4A/3/00 20A

C0116828

LI 本体（带保护功能） 100KA 125A 固定式 板前接线 手动 4P 复式脱扣器 20A 热磁式 - 400VAC

¥1526.00

登录享折扣

0

填写数量

显示货期

CM5-125H/4A/3/00 50A

C0116832

LI 本体（带保护功能） 100KA 125A 固定式 板前接线 手动 4P 复式脱扣器 50A 热磁式 - 400VAC

¥1526.00

登录享折扣

0

填写数量

显示货期

CM5-125H/4A/3/00 63A

C0116833

LI 本体（带保护功能） 100KA 125A 固定式 板前接线 手动 4P 复式脱扣器 63A 热磁式 - 400VAC

¥1526.00

登录享折扣

0

填写数量

显示货期

CM5-125H/4A/3/00 100A

C0116835

LI 本体（带保护功能） 100KA 125A 固定式 板前接线 手动 4P 复式脱扣器 100A 热磁式 - 400VAC

¥1526.00

登录享折扣

0

填写数量

显示货期

CM5-125L/3/2/00 6A

C0244656

I 本体（带保护功能） 50KA 125A 固定式 板前接线 手动 3P 瞬时脱扣器 6A 电磁式 - 400VAC

¥808.50

登录享折扣

0

填写数量

显示货期

CM5-125S/4C/3/00 16A

C0116866

LI 本体（带保护功能） 150KA 125A 固定式 板前接线 手动 4P 复式脱扣器 16A 热磁式 - 400VAC

¥1994.00

登录享折扣

0

填写数量

显示货期

CM5-125H/4C/3/00 80A

C0116864

LI 本体（带保护功能） 100KA 125A 固定式 板前接线 手动 4P 复式脱扣器 80A 热磁式 - 400VAC

¥1816.00

登录享折扣

0

填写数量

显示货期

CM5-160L/3/2/00 160A

C0220132

I 本体（带保护功能） 50KA 160A 固定式 板前接线 手动 3P 瞬时脱扣器 160A 电磁式 - 400VAC

¥959.00

登录享折扣

0

填写数量

显示货期

CM5-400L/4C/3/00 225A

C0117342

LI 本体（带保护功能） 50KA 400A 固定式 板前接线 手动 4P 复式脱扣器 225A 热磁式 - 400VAC

¥2930.00

登录享折扣

0

填写数量

显示货期

CM5-630L/4C/3/00 630A

C0117483

LI 本体（带保护功能） 50KA 630A 固定式 板前接线 手动 4P 复式脱扣器 630A 热磁式 - 400VAC

¥4678.00

登录享折扣

0

填写数量

显示货期

CM5-160C/3/F3/00 160A

C0248630

LI 本体（带保护功能） 35KA 160A 固定式 板前接线 手动 3P 复式脱扣器 160A 热磁式 - 400VAC

¥757.00

登录享折扣

0

填写数量

显示货期

CM5-125C/3/F3/00 16A

C0248640

LI 本体（带保护功能） 35KA 125A 固定式 板前接线 手动 3P 复式脱扣器 16A 热磁式 - 400VAC

¥591.00

登录享折扣

0

填写数量

显示货期

CM5-125C/3/F3/00 63A

C0248634

LI 本体（带保护功能） 35KA 125A 固定式 板前接线 手动 3P 复式脱扣器 63A 热磁式 - 400VAC

¥591.00

登录享折扣

0

填写数量

显示货期

CM5-125C/3/F3/00 80A

C0248633

LI 本体（带保护功能） 35KA 125A 固定式 板前接线 手动 3P 复式脱扣器 80A 热磁式 - 400VAC

¥591.00

登录享折扣

0

填写数量

显示货期

CM5-125C/3/F3/00 100A

C0248632

LI 本体（带保护功能） 35KA 125A 固定式 板前接线 手动 3P 复式脱扣器 100A 热磁式 - 400VAC

¥591.00

登录享折扣

0

填写数量

显示货期

CM5-125C/3/F3/00 125A

C0245563

LI 本体（带保护功能） 35KA 125A 固定式 板前接线 手动 3P 复式脱扣器 125A 热磁式 - 400VAC

¥591.00

登录享折扣

0

填写数量

显示货期

CM5-125L/4C/2/00 40A

C0117634

I 本体（带保护功能） 50KA 125A 固定式 板前接线 手动 4P 瞬时脱扣器 40A 电磁式 - 400VAC

¥1160.00

登录享折扣

0

填写数量

显示货期

CM5-63M/4A/3/00 40A

C0148290

LI 本体（带保护功能） 50KA 63A 固定式 板前接线 手动 4P 复式脱扣器 40A 热磁式 - 400VAC

¥958.00

登录享折扣

0

填写数量

显示货期

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/常熟/中低压配电/塑壳断路器/塑壳断路器/常熟_中低压配电_塑壳断路器_塑壳断路器_CM5/产品详情介绍/CM5塑壳断路器全家福.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_bmJ0a3pkLmNvbQ==,size_50&random=1750369369869

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/常熟/中低压配电/塑壳断路器/塑壳断路器/常熟_中低压配电_塑壳断路器_塑壳断路器_CM5/产品详情介绍/CM5塑壳断路器系列概述.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_bmJ0a3pkLmNvbQ==,size_50&random=1750369370024

  • CM5-塑壳断路器
    壳架等级额定电流Inm（A） 63
    型号 CM5-63L CM5-63M CM5-63H
    极数 3、4
    额定电流In（A） 1.51),2.51),61),10,16,20,25,32,40,50,63
    额定绝缘电压Ui（V） 800
    额定冲击耐受电压Uimp（kV） 8
    额定工作电压Ue（V）50/60Hz AC400/AC440
    飞弧距离（mm） 0
    短路分断能力级别 L M H
    额定极限短路
    分断能力Icu（kA）    		 AC400V 35 50 85
    AC440V 35 50 70
    AC500V - - -
    AC550V - - -
    AC690V - - -
    额定运行短路
    分断能力Ics（kA）    		 AC400V 35 50 85
    AC440V 35 50 70
    AC500V - - -
    AC550V - - -
    AC690V - - -
    使用类别 A
    电气寿命（次）2） AC400V 10000
    AV690V -
    机械寿命（次）2） 免维护 20000
    有维护 40000
    外形尺寸（mm） 宽（3极/4极） 78/103
    长 135
    高 81
    可选脱扣器 固定 -
    可调 配电型：2（单磁）、3（热磁）
    电动机保护型：2M（单磁）、3M（热磁）
    1）只提供单磁型脱扣器。
    2）免维护寿命指电器在修理或更换部件前能完成的操作循环次数的期望值。
    CM5-塑壳断路器
    壳架等级额定电流Inm（A） 125
    型号 CM5-125C CM5-125L CM5-125M CM5-125H CM5-125S
    极数 3、4
    额定电流In（A） 1.51),2.51),61),101),16,20,25,32,40,50,63,80,100,125
    额定绝缘电压Ui（V） 800
    额定冲击耐受电压Uimp（kV） 8
    额定工作电压Ue（V）50/60Hz AC400/AC440/AC500/AC690
    飞弧距离（mm） 0
    短路分断能力级别 C L M H S
    额定极限短路
    分断能力Icu（kA）    		 AC400V 35 50 85 100 150
    AC440V 35 50 70 90 130
    AC500V - - - 85 -
    AC550V - - - - -
    AC690V 6 10 15 20 35
    额定运行短路
    分断能力Ics（kA）    		 AC400V 35 50 85 100 150
    AC440V 35 50 70 90 130
    AC500V - - - 85 -
    AC550V - - - - -
    AC690V 6 10 15 20 25
    使用类别 A
    电气寿命（次）2） AC400V 10000
    AV690V 1000
    机械寿命（次）2） 免维护 20000
    有维护 40000
    外形尺寸（mm） 宽（3极/4极） 90/120
    长 150
    高 85
    可选脱扣器 固定 CM5-125C/L：
    配电型：F2（单磁）、F3（热磁）
    电动机保护型：F2M（单磁）、F3M（热磁）
    可调 CM5-125L/M/H/S:
    配电型：2（单磁）、3（热磁）
    电动机保护型：2M（单磁）、3M（热磁）
    1）只提供单磁型脱扣器。
    2）免维护寿命指电器在修理或更换部件前能完成的操作循环次数的期望值。
    CM5-塑壳断路器
    壳架等级额定电流Inm（A） 160
    型号 CM5-160C CM5-160L CM5-160M CM5-160H CM5-160S
    极数 3、4
    额定电流In（A） 125,140,160
    额定绝缘电压Ui（V） 800
    额定冲击耐受电压Uimp（kV） 8
    额定工作电压Ue（V）50/60Hz AC400/AC440/AC500A/AC690
    飞弧距离（mm） 0
    短路分断能力级别 C L M H S
    额定极限短路
    分断能力Icu（kA）    		 AC400V 35 50 85 100 150
    AC440V 35 50 70 90 130
    AC500V - - - 85 -
    AC550V - - - - -
    AC690V 6 10 15 20 35
    额定运行短路
    分断能力Ics（kA）    		 AC400V 35 50 85 100 150
    AC440V 35 50 70 90 130
    AC500V - - - 85 -
    AC550V - - - - -
    AC690V 6 10 15 20 25
    使用类别 A
    电气寿命（次）2） AC400V 10000
    AV690V 1000
    机械寿命（次）2） 免维护 20000
    有维护 40000
    外形尺寸（mm） 宽（3极/4极） 90/120
    长 150
    高 85
    可选脱扣器 固定 CM5-160C/L：
    配电型：F2（单磁）、F3（热磁）
    电动机保护型：F2M（单磁）、F3M（热磁）
    可调 CM5-160L/M/H/S：
    配电型：2（单磁）、3（热磁）
    电动机保护型：2M（单磁）、3M（热磁）
    1）只提供单磁型脱扣器。
    2）免维护寿命指电器在修理或更换部件前能完成的操作循环次数的期望值。
    无标题文档
    CM5-塑壳断路器
    壳架等级额定电流Inm（A） 250
    型号 CM5-250L CM5-250M CM5-250H CM5-250S CM5-250V CM5-250R
    极数 3、4
    额定电流In（A） 125,140,160,180,200,225,250 32 , 40 , 50 ,63 , 80 , 100 ,
    125 , 140 , 160 ,180 , 200 , 225 , 250
    额定绝缘电压Ui（V） 1000
    额定冲击耐受电压Uimp（kV） 8
    额定工作电压Ue（V）50/60Hz AC400/AC440/AC500/AC690
    飞弧距离（mm） 0
    短路分断能力级别 L M H S V R
    额定极限短路
    分断能力Icu（kA）    		 AC400V 50 85 100 150 200 -
    AC440V 50 70 90 130 200 -
    AC500V - - 85 - - -
    AC550V - - - - - -
    AC690V 10 15 20 25 50 80
    额定运行短路
    分断能力Ics（kA）    		 AC400V 50 85 100 150 150 -
    AC440V 50 70 90 130 130 -
    AC500V - - 85 - - -
    AC550V - - - - - -
    AC690V 10 15 20 25 50 80
    使用类别 A
    电气寿命（次）2） AC400V 10000
    AV690V 1000
    机械寿命（次）2） 免维护 20000
    有维护 40000
    外形尺寸（mm） 宽（3极/4极） 105/140
    长 165
    高 85
    可选脱扣器 固定 -
    可调 配电型：2（单磁）、3（热磁）
    电动机保护型：2M（单磁）、3M（热磁）
    1）只提供单磁型脱扣器。
    2）免维护寿命指电器在修理或更换部件前能完成的操作循环次数的期望值。
    无标题文档
    CM5-塑壳断路器
    壳架等级额定电流Inm（A） 400
    型号 CM5-400L CM5-400M CM5-400H CM5-400S CM5-400V CM5-400R
    极数 3、4
    额定电流In（A） 225,250,315,350,400
    额定绝缘电压Ui（V） 1000
    额定冲击耐受电压Uimp（kV） 8
    额定工作电压Ue（V）50/60Hz AC400/AC440/AC500/AC690
    飞弧距离（mm） 0
    短路分断能力级别 L M H S V R
    额定极限短路
    分断能力Icu（kA）    		 AC400V 50 85 100 150 200 -
    AC440V 50 70 90 130 200 -
    AC500V - - 85 - - -
    AC550V - - - - - -
    AC690V 10 20 30 40 50 80
    额定运行短路
    分断能力Ics（kA）    		 AC400V 50 85 100 150 150 -
    AC440V 50 70 90 130 130 -
    AC500V - - 85 - - -
    AC550V - - - - - -
    AC690V 10 20 30 40 50 80
    使用类别 A
    电气寿命（次）2） AC400V 7500
    AV690V 1000
    机械寿命（次）2） 免维护 15000
    有维护 30000
    外形尺寸（mm） 宽（3极/4极） 140/184
    长 257
    高 110
    可选脱扣器 固定 -
    可调 配电型：2（单磁）、3（热磁）
    电动机保护型：2M（单磁）、3M（热磁）
    1）只提供单磁型脱扣器。
    2）免维护寿命指电器在修理或更换部件前能完成的操作循环次数的期望值。
    无标题文档
    CM5-塑壳断路器
    壳架等级额定电流Inm（A） 630
    型号 CM5-630L CM5-630M CM5-630H CM5-630S CM5-630V CM5-630R
    极数 3、4
    额定电流In（A） 400,500,630
    额定绝缘电压Ui（V） 1000
    额定冲击耐受电压Uimp（kV） 8
    额定工作电压Ue（V）50/60Hz AC400/AC440/AC500/AC690
    飞弧距离（mm） 0
    短路分断能力级别 L M H S V R
    额定极限短路
    分断能力Icu（kA）    		 AC400V 50 85 100 150 200 -
    AC440V 50 70 90 130 200 -
    AC500V - - 85 - - -
    AC550V - - - - - -
    AC690V 10 20 30 40 50 80
    额定运行短路
    分断能力Ics（kA）    		 AC400V 50 85 100 150 150 -
    AC440V 50 70 90 130 130 -
    AC500V - - 85 - - -
    AC550V - - - - - -
    AC690V 10 20 30 40 50 80
    使用类别 A
    电气寿命（次）2） AC400V 7500
    AV690V 1000
    机械寿命（次）2） 免维护 15000
    有维护 30000
    外形尺寸（mm） 宽（3极/4极） 140/184
    长 257
    高 110
    可选脱扣器 固定 -
    可调 配电型：2（单磁）、3（热磁）
    电动机保护型：2M（单磁）、3M（热磁）
    1）只提供单磁型脱扣器。
    2）免维护寿命指电器在修理或更换部件前能完成的操作循环次数的期望值。
    无标题文档
    CM5-塑壳断路器
    壳架等级额定电流Inm（A） 1600
    型号 CM5-1600L CM5-1600F CM5-1600M CM5-1600H
    极数 3、4
    额定电流In（A） 800,1000,1250,16001)
    额定绝缘电压Ui（V） 1000
    额定冲击耐受电压Uimp（kV） 12
    额定工作电压Ue（V）50/60Hz AC400 /AC440/AC500/AC550/AC690
    飞弧距离（mm） ≯50
    短路分断能力级别 L F M H
    额定极限短路
    分断能力Icu（kA）    		 AC400V 50 65 85 120
    AC440V 50 65 65 85
    AC500V - 50 - -
    AC550V - 50 - -
    AC690V - 50 20 20
    额定运行短路
    分断能力Ics（kA）    		 AC400V 50 65 85 100
    AC440V 50 65 65 85
    AC500V - 50 - -
    AC550V - 50 - -
    AC690V - 25 20 20
    使用类别 A
    电气寿命（次）2） AC400V 3000（In≤1250A）,2000（In=1600A）
    AV690V 2000（In≤1250A）,1000（In=1600A）
    机械寿命（次）2） 免维护 10000
    有维护 20000
    外形尺寸（mm） 宽（3极/4极） 210/280
    长 268
    高 154
    可选脱扣器 固定 -
    可调 配电型：2（单磁）、3（热磁）
    1）只提供单磁型脱扣器。
    2）免维护寿命指电器在修理或更换部件前能完成的操作循环次数的期望值。
    无标题文档
    CM5-塑壳断路器
    壳架等级额定电流Inm（A） 250 400 630
    型号 CM5-250HU CM5-400HU CM5-630HU
    极数 3 3 3
    额定电流In（A） 32,40,50,63,80,100,125,
    140,160,180,200,225,250    		 225,250,315,350,400 400,500,630
    额定绝缘电压Ui（V） 1000 1000 1000
    额定冲击耐受电压Uimp（kV） 8 8 8
    额定工作电压Ue（V）50/60Hz AC800，AC1000 AC800，AC1000 AC800，AC1000
    短路分断能力级别 M H M H M H
    额定极限短路
    分断能力Icu（kA）    		 AC800 30 50 30 50 30 50
    AC1000 15 15 15 15 15 15
    额定运行短路
    分断能力Ics（kA）    		 AC800 30 35 30 50 30 50
    AC1000 12 15 15 15 15 15
    使用类别 A A A
    电气寿命（次） 1000 1000 1000
    机械寿命（次） 12000 8000 8000
    外形尺寸（mm） 宽 110 140 140
    长 165 257 257
    高 90 110 110
    注：1、断路器配线必须符合上进下出，即1、3、5端子接至变压器侧。
    2、表中额定电流In≥125A，过载保护电流设定值Ir1=（0.8-0.9-1.0）In可调，短路保护电流设定值Ir3=（5-6-7-8-9-10）In可调。
