以下是ABB S200 微型断路器其他型号
共种型号
型号 | 订货号
面价
折扣价
库存
货期
数量
- 1P1P
- 2P2P
- 3P3P
- 4P4P
- 1P+N1P+N
- 3P+N3P+N

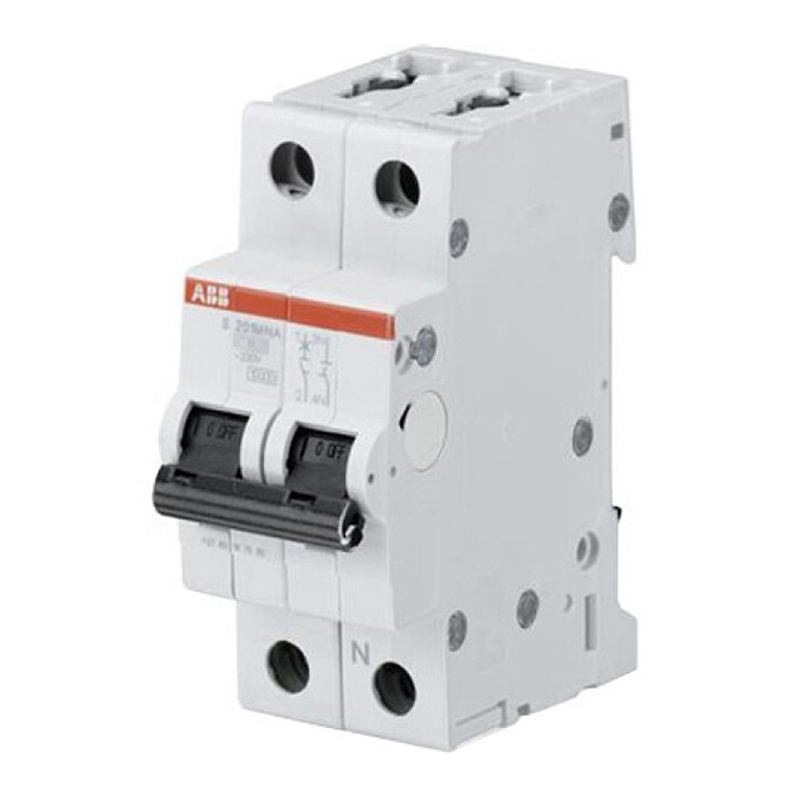

S200-微型断路器 型号 S200 符合标准 IEC/EN60898-1/GB10963.1;IEC/EN60947-2/
GB14048.2VDE0641Part11;UL1077;电气特性 极数 1极,1极+NA,2极,3极,3极+NA,4极 额定电流In A B:1-63A C/D/K/Z:0.5-63A 额定电压Ue AC IEC60898-1 V 230/400 IEC60947-2 V 230/400 UL/CSA V 480Y/277VAC,60VDC/1P,110VDC/2,3,4P 额定绝缘电压Ui V 250(相对地),500(相对相) 最大工频恢复电压Umax AC IEC1极,1极+N V 253 IEC2极,3极,3极+NA,4极 V 462 DC IEC1极 V 72 IEC2极 V 125 最小工作电压Ubmin V 12AC/12DC 额定频率 Hz 50/60 额定短路能力,按IEC/EN60898 Icn kA 6 额定极限短路分断能力,按IEC/EN60947-2 Icu kA 10 额定运行短路分断能力,按IEC/EN60947-2
1P,1P+N@230VAC2P,3P,3P+N,4P@400VACIcs kA 7.5 额定冲击耐受电压（1.2/50）Uimp kV 4(试验电压值：海平面6.2kV,海拔2000m为5kV) 额定动作过/欠电压 Uvo/Uvu V - 介电试验电压，工频，1分钟 kV 2 过电压类别 Ⅲ 污染等级 3 热磁脱扣特性 B:3In≤Im≤5In ■ C:5In≤Im≤10In ■ D:10In≤Im≤20In ■ K:10In≤Im≤14In ■ Z:2In≤Im≤3In ■ 过电压动作时间 s - 机械特性 手柄 黑色，在ON-OFF位置可锁定 机械寿命 次 20000 电气寿命 次 <32A20000;>=32A10000 防护等级 安装于配电箱内 IP4X 直接安装 IP20/IPXXB 抗机械冲击 25g,2次冲击，持续时间13ms 抗震动，符合IEC/EN60068-2-6 5g-20次循环，频率5...150...5HZ（负载0.8In) 抗湿热性（按IEC/EN60068-2） 湿热 ℃/RH 28次循环（55℃/90-96%，25℃/95-100%) 基准环境温度 ℃ 30 环境温度（日平均温度≤＋35℃） IEC ℃ -25...+55 储存温度 ℃ -40...+70 安装 端子形式 柱型提升端子（防冲击） 可接电缆端子规格（上/下） IEC mm2 35/35 UL/CSA AWG 18-4 可接汇流排端子规格（上/下） IEC mm2 10/10 UL/CSA AWG 18-8 拧紧力矩（工具：米字槽） IEC Nm 2.8 UL/CSA in-Ibs 25 安装 安装于DIN导轨EN60715(35mm) 安装位置 任意 进线方式 上下均可作进线端 尺寸（高×深×宽） mm 88*69*17.5 每极重量 g 约115 S200-微型断路器 型号 S200 80/100A 符合标准 IEC/EN 60898-1/GB/T 10963.1 电气特性 极数 1 , 1+NA , 2 , 3 , 3+NA , 4 额定电流In A 80, 100A 额定电压Un V 1P:230/400VAC;
1P+N:230VAC;
2P…4P, 3P+N: 400V AC额定绝缘电压Ui A 250V 相对地，500V 相对相 最大工频恢复电压Umax V 1P:253/440VAC;
1P+N:253VAC;
2P…4P, 3P+N: 440VAC
1P:60VDC;
2P: 110VDC最小工作电压Ubmin V 12VAC, 12VDC 额定频率 Hz 50/60 额定短路能力Icn kA 6 额定冲击耐受电压（1.2/50）Uimp kV 4 ( 试验电压海平面6.2kA，海拔2000m为5kA） 介电试验电压，工频，1分钟 kV 2 过压类别 Ⅲ 污染等级 2 热磁脱扣特性 B/C 机械特性 手柄 黑色，位置可锁定 机械寿命 次 20,000 电气寿命 次 10,000 (AC); 1,000 (DC) 防护等级 -安装于配电箱内 IP4X -直接安装 IP20/IPXXB 抗机械冲击 25g，2次冲击，持续时间13ms 抗震动 符合IEC/EN 60068-2-6 5g-20次循环，频率5…150…5Hz ( 负载0.8In) 抗湿热性（按IEC/EN 60068-2）
-湿热℃ /RH 28 次循环 (55℃/90-96%，25℃/95-100%) 基准环境温度 ℃ 30 环境温度 ℃ -25~+55 存储温度 ℃ -40~+70 安装 端子形式 柱型提升端子 可接电缆端子规格（上/下）IEC mm2 50/50 可接汇流排端子规格（上/下）IEC mm2 16/16 拧紧力矩IEC 3 工具 米字槽（双十字） 安装 安装DIN导轨 EN 60715（35mm） 安装位置 任意 进线方式 上下均可作进线端 尺寸 mm 88.8x69x17.5
