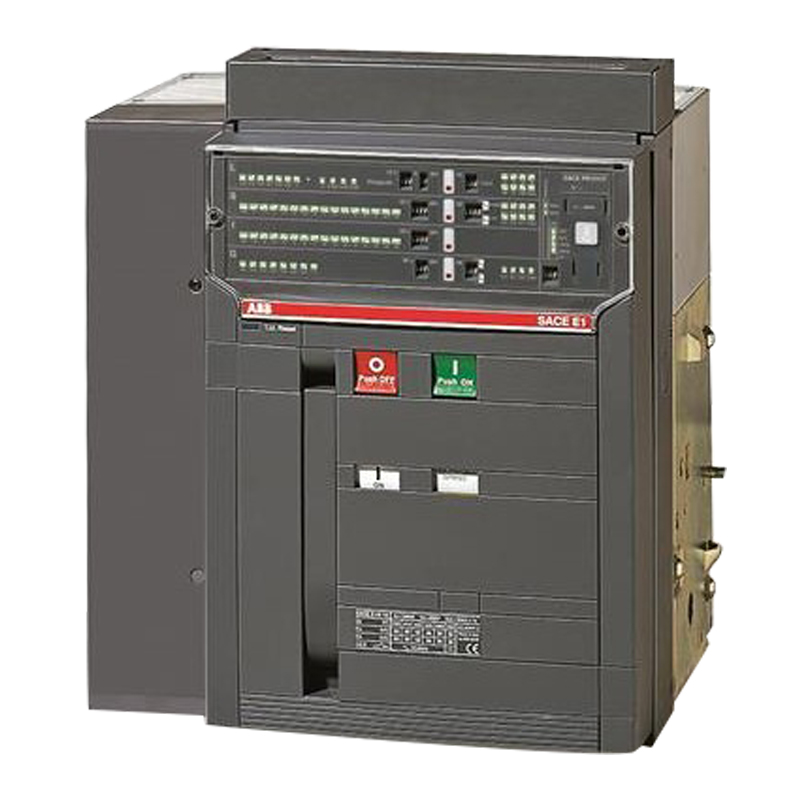

ABB Emax 框架断路器

收藏商品

产品型号：(停产)M:E2N1250 R800 PR122/P-LSIG WMP 3P MYOYC110V 10CO EXTCT CP-E

订货号：10079642

折扣价： 登录享折扣

品牌系列： ABB Emax

面价：¥60991.64

重量：78000g

脱扣器额定电流： 800A

接线方式： -

脱扣单元： PR122/P

必选配附件（请另购）： -

测量显示功能： 电流

保护功能： LSIG

框架电流： 1250A

极数： 3P

安装方式： 抽出式不带抽架

已配置附件： 分闸线圈110VAC/DC，合闸线圈110VAC/DC，储能马达110VAC/DC，辅助触点10C/O，开关电源，中性线电流互感器

分断能力： 65KA

额定电压： 380/415VAC

库存：0

以下是ABB Emax 框架断路器其他型号

共种型号

型号 | 订货号

面价

折扣价

库存

货期

数量

(停产)M:E2N2000 R2000 PR122/PC-LSI WMP 4P NST

10111296

PR122/P 4P - 电流 380/415VAC 2000A 65KA 抽出式不带抽架 LSI - 分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点4C/O，开关电源，故障脱扣指示触点 2000A

¥81310.65

登录享折扣

0

填写数量

显示货期

(停产)M:E4H3200 R3200 PR123/P-LSI WMP 4P NST

10100262

380/415VAC 100KA 4P - 分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点4C/O，故障脱扣指示触点，开关电源 抽出式不带抽架 LSI 电流 3200A - PR123/P 3200A

¥164056.65

登录享折扣

0

填写数量

显示货期

(停产)M:E1N1000 R1000 PR122/PC-LSIG WMP 4P MYOYC220V 4CO CP-E

10157374

1000A 380/415VAC LSIG 分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点4C/O，开关电源 - 1000A - 抽出式不带抽架 50KA - 4P PR122/P

¥58971.02

登录享折扣

0

填写数量

显示货期

(停产)M:E1S800 R800 PR121/P-LSIG WMP 3P NST

10059818

分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点4C/O，中性线电流互感器，故障脱扣指示触点 - 65KA 抽出式不带抽架 800A 3P 800A LSIG PR121/P - 380/415VAC -

¥50780.26

登录享折扣

0

填写数量

显示货期

(停产)M:E1S1250 R1250 PR121/P-LSIG WMP 4P NST

10059858

LSIG - 抽出式不带抽架 1250A 1250A - 65KA 4P PR121/P 分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点4C/O，故障脱扣指示触点 - 380/415VAC

¥59607.25

登录享折扣

0

填写数量

显示货期

E1B800 R400 PR122/P-LSI FHR 4P NST

10045897

分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点4C/O，开关电源，故障脱扣指示触点 - 电流 380/415VAC 42KA 上水平后接线+下水平后接线 800A 4P PR122/P 400A LSI 固定式

¥46535.28

登录享折扣

0

填写数量

显示货期

E6V4000 R4000 PR123/P-LSIG FHR 4P NST

10108908

固定式 4000A - 380/415VAC 150KA 4000A 上水平后接线+下水平后接线 LSIG 分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点4C/O，开关电源，故障脱扣指示触点 电流，电压，功率，功率因数，频率及峰值系数，能量，谐波计算 4P PR123/P

¥248491.77

登录享折扣

0

填写数量

显示货期

(停产)M:E6H5000 R3200 PR121/P-LSIG WMP 3P NST

10109077

- PR121/P 3P - 3200A LSIG 100KA 380/415VAC - 抽出式不带抽架 5000A 分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点4C/O，中性线电流互感器，故障脱扣指示触点

¥226996.07

登录享折扣

0

填写数量

显示货期

(停产)M:E3S3200 R3200 PR123/P-LSIG WMP 4P NST 10CO

10083295

LSIG 75KA 4P - - 电流、电压、功率、功率因数、频率及峰值系数、能量、谐波计算 380/415VAC 分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点10C/O，开关电源，故障脱扣指示触点 3200A 3200A 抽出式不带抽架 PR123/P

¥166428.59

登录享折扣

0

填写数量

显示货期

(停产)M:E3N2500 R2500 PR122/PC-LSIG WMP 4P ACC，MYOYC220V，4CO，CP-E

10082807

380/415VAC 65KA LSIG - 电流 PR122/P 2500A 分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点4C/O，开关电源 4P - 2500A 抽出式不带抽架

¥101413.05

登录享折扣

0

填写数量

显示货期

(停产)M:E1N1600 R1600 PR122/P-LSI WMP 3P NST 10CO

10081173

1600A 抽出式不带抽架 3P 380/415VAC LSI - 1600A - 分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点10C/O，开关电源，故障脱扣指示触点 50KA PR122/P -

¥55452.23

登录享折扣

0

填写数量

显示货期

(停产)M:E2N1000 R1000 PR121/P-LSIG WMP 3P NST

10048390

LSIG 1000A PR121/P 分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点4C/O，中性线电流互感器，故障脱扣指示触点 65KA - - 3P 380/415VAC 1000A - 抽出式不带抽架

¥54413.71

登录享折扣

0

填写数量

显示货期

(停产)M:E2B1600 R1600 PR121/P-LSI WMP 3P MYOYC220V 10CO

10078564

3P 1600A 抽出式不带抽架 分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点10C/O LSI - PR121/P 1600A 42KA - 380/415VAC -

¥53130.36

登录享折扣

0

填写数量

显示货期

(停产)M:E1N1600 R1600 PR122/PC-LSIG WMP 3P NST

10082776

LSIG 分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点4C/O，开关电源，中性线电流互感器，故障脱扣指示触点 3P - 1600A 50KA - 抽出式不带抽架 - 1600A 380/415VAC PR122/P

¥69736.71

登录享折扣

0

填写数量

显示货期

(停产)M:E3H2500 R2500 PR122/PD-LSI WMP 3P MYOYC220V 4CO

10073890

- 抽出式不带抽架 - 380/415VAC 分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点4C/O，开关电源 2500A 2500A PR122/P LSI 电流 3P 100KA

¥89292.98

登录享折扣

0

填写数量

显示货期

(停产)M:E4S4000 R4000 PR122/PVD-LSIG WMP 3P 10CO

10112549

辅助触点10C/O，开关电源，中性线电流互感器 电流，电压，功率，功率因数，频率及峰值系数，能量，谐波计算 4000A - 抽出式不带抽架 75KA 380/415VAC PR122/P LSIG 4000A - 3P

¥170660.95

登录享折扣

0

填写数量

显示货期

(停产)M:E6H6300 R6300 PR122/P-LSI WMP 3P MYOYC220V 10CO

10136379

抽出式不带抽架 电流 6300A 6300A 3P - - LSI 100KA 分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点10C/O，开关电源 PR122/P 380/415VAC

¥283552.35

登录享折扣

0

填写数量

显示货期

(停产)M:E2N1600 R1600 PR123/P-LSIG WMP 3P MYOYC220V 10CO EXTCT CP-E

10136237

- 1600A 分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点10C/O，开关电源，中性线电流互感器 65KA 1600A 3P PR123/P LSIG - 380/415VAC 抽出式不带抽架 电流、电压、功率、功率因数、频率及峰值系数、能量、谐波计算

¥104800.75

登录享折扣

0

填写数量

显示货期

(停产)M:E2N2000 R2000 PR122/P-LI WMP 3P MYOYC110V 10CO CP-E

10063788

2000A 3P - 65KA 380/415VAC LI - PR122/P 抽出式不带抽架 电流 分闸线圈110VAC/DC，合闸线圈110VAC/DC，储能马达110VAC/DC，辅助触点10C/O，开关电源 2000A

¥66951.54

登录享折扣

0

填写数量

显示货期

(停产)M:E2N1600 R800 PR123/P-LSI WMP 3P NST

10048545

电流、电压、功率、功率因数、频率及峰值系数、能量、谐波计算 800A 65KA PR123/P - - 抽出式不带抽架 380/415VAC 1600A 分闸线圈220VAC/DC，合闸线圈220VAC/DC，储能马达220VAC/DC，辅助触点4C/O，开关电源，故障脱扣指示触点 LSI 3P

¥87900.41

登录享折扣

0

填写数量

显示货期

    • Emax800 3P
      Emax800 3P

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/ABB/中低压配电/空气断路器/框架断路器/ABB_中低压配电_空气断路器_框架断路器_Emax/产品详情介绍/Emax框架断路器全家福.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_d3pteG1hbGwuY29t,size_50&random=1752696778087

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/ABB/中低压配电/空气断路器/框架断路器/ABB_中低压配电_空气断路器_框架断路器_Emax/产品详情介绍/Emax框架断路器系列概述.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_d3pteG1hbGwuY29t,size_50&random=1752696778146

  • Emax-框架断路器
    　 X1 E1 E2
    性能水平 B N B N S B N
    电流:额定不间断电流(40℃)Iu [A] 600 600 800 800 800 1600 1000
    [A] 800 800 1000 1000 1000 2000 1250
    [A] 1000 1000 1250 1250 1250 -　 1600
    [A] 1250 1250 1600 1600 -　　 2000
    [A] 1600 1600 -　
    4极断路器的N极容量 [%Iu] 100 100 100 100 100 100 100
    额定极限短路分断能力Icu
    220/230/380/400/415V～ [kA] 42 65 42 50 60 42 65
    440V～ [kA] 42 65 42 50 60 42 65
    500/525V～ [kA] 42 50 42 50 60 42 55
    660/690V～ [kA] 42 50 42 50 60 42 55
    额定运行短路分断能力Ics
    220/230/380/400/415V～ [kA] 42 50 42 50 60 42 65
    440V～ [kA] 42 50 42 50 60 42 65
    500/525V～ [kA] 42 42 42 50 60 42 65
    660/690V～ [kA] 42 42 42 50 60 42 55
    额定短时耐受电流Icw (1s) [kA] 42 42 42 50 60 42 55
    (3s) [kA] - - 36 36 65 42 42
    额定短路接通能力(峰值)Icm
    220/230/380/400/415V～ [kA] 88.2 143 88.2 105 143 88.2 143
    440V～ [kA] 88.2 143 88.2 105 143 88.2 143
    500/525V～ [kA] 88.2 121 75.6 75.6 143 84 121
    660/690V～ [kA] 88.2 121 75.6 75.6 143 84 121
    使用类别(根绝IEC 60947-2) B B B B B B B
    隔离功能(根绝IEC EN 60947-2) ■ ■ ■ ■ ■ ■ ■
    过流保护
    用于交流的电子脱扣器 ■ ■ ■ ■ ■ ■ ■
    操作时间
    合闸时间(最大) [ms] 80 80 80 80 80 80 80
    分断时间I＜Icw(最大)(1) [ms] 70 70 70 70 70 70 70
    分断时间I＞Icw(最大) [ms] 30 30 30 30 30 30 30
    尺寸
    固定式:H=418mm-D=302mm W(3/4极) 210/280 296/386 296/386
    抽出式:H=461mm-D=396.5mm W(3/4极) 284/354 324/414 324/414
    重量(断路器包括脱扣器和电流传感器，不包括附件)
    固定式3/4极 11/14 45/54 50/61
    抽出式3/4极(包括固定部分) 32/42.6 70/82 78/93
    (1)无时间延迟 (2)在600V时，分断能力是100kA
    Emax-框架断路器
    　 E2 E3
    性能水平 S L(3) N S H V L(3)
    电流:额定不间断电流(40℃)Iu [A] 800 1250 2500 1000 800 800 2000
    [A] 1000 1600 3200 1250 1000 1250 2500
    [A] 1250 -　 1600 1250 1600 -
    [A] 1600 -　 2000 1600 2000 -
    [A] 2000 -　 2500 2000 2500 -　
    [A] -　 3200 2500 3200 -　
    [A] -　 -　 3200 -　
    4极断路器的N极容量 [%Iu] 100 100 100 100 100 100 100
    额定极限短路分断能力Icu
    220/230/380/400/415V～ [kA] 85 130 65 75 100 130 130
    440V～ [kA] 85 110 65 75 100 130 110
    500/525V～ [kA] 65 85 65 75 100 100 85
    660/690V～ [kA] 65 85 65 75 85(2) 100 85
    额定运行短路分断能力Ics
    220/230/380/400/415V～ [kA] 85 130 65 75 85 100 130
    440V～ [kA] 85 110 65 75 85 100 110
    500/525V～ [kA] 65 65 65 75 85 85 65
    660/690V～ [kA] 65 65 65 75 85 85 65
    额定短时耐受电流Icw (1s) [kA] 65 10 65 75 75 85 15
    (3s) [kA] 50 - 65 65 65 65 -
    额定短路接通能力(峰值)Icm
    220/230/380/400/415V～ [kA] 187 286 143 165 220 286 286
    440V～ [kA] 187 242 143 165 220 286 242
    500/525V～ [kA] 143 187 143 165 220 220 187
    660/690V～ [kA] 143 187 143 165 187 220 187
    使用类别(根绝IEC 60947-2) B A B B B B A
    隔离功能(根绝IEC EN 60947-2) ■ ■ ■ ■ ■ ■ ■
    过流保护
    用于交流的电子脱扣器 ■ ■ ■ ■ ■ ■ ■
    操作时间
    合闸时间(最大) [ms] 80 80 80 80 80 80 80
    分断时间I＜Icw(最大)(1) [ms] 70 70 70 70 70 70 70
    分断时间I＞Icw(最大) [ms] 30 12 30 30 30 30 12
    尺寸
    固定式:H=418mm-D=302mm W(3/4极) 296/386 404/530
    抽出式:H=461mm-D=396.5mm W(3/4极) 324/414 432/558
    重量(断路器包括脱扣器和电流传感器，不包括附件)
    固定式3/4极 50/61 52/63 66/80 72/83
    抽出式3/4极(包括固定部分) 78/93 80/95 104/125 110/127
    (1)无时间延迟 (2)在600V时，分断能力是100kA
    Emax-框架断路器
    　 E4 E6
    性能水平 S H V H V
    电流:额定不间断电流(40℃)Iu [A] 4000 3200 3200 4000 4000
    [A] -　 4000 4000 5000 5000
    [A] -　 6300 6300
    4极断路器的N极容量 [%Iu] 50 50 50 50 50
    额定极限短路分断能力Icu
    220/230/380/400/415V～ [kA] 75 100 150 100 150
    440V～ [kA] 75 100 150 100 150
    500/525V～ [kA] 75 100 130 100 130
    660/690V～ [kA] 75 85(2) 100 100 100
    额定运行短路分断能力Ics
    220/230/380/400/415V～ [kA] 75 100 150 100 125
    440V～ [kA] 75 100 150 100 125
    500/525V～ [kA] 75 100 130 100 100
    660/690V～ [kA] 75 85 100 100 100
    额定短时耐受电流Icw (1s) [kA] 75 100 100 100 100
    (3s) [kA] 75 75 75 85 85
    额定短路接通能力(峰值)Icm
    220/230/380/400/415V～ [kA] 165 220 330 220 330
    440V～ [kA] 165 220 330 220 330
    500/525V～ [kA] 165 220 286 220 286
    660/690V～ [kA] 165 187 220 220 220
    使用类别(根绝IEC 60947-2) B B B B B
    隔离功能(根绝IEC EN 60947-2) ■ ■ ■ ■ ■
    过流保护
    用于交流的电子脱扣器 ■ ■ ■ ■ ■
    操作时间
    合闸时间(最大) [ms] 80 80 80 80 80
    分断时间I＜Icw(最大)(1) [ms] 70 70 70 70 70
    分断时间I＞Icw(最大) [ms] 30 30 30 30 30
    尺寸
    固定式:H=418mm-D=302mm W(3/4极) 566/656 782/908
    抽出式:H=461mm-D=396.5mm W(3/4极) 594/684 810/936
    重量(断路器包括脱扣器和电流传感器，不包括附件)
    固定式3/4极 97/117 140/160
    抽出式3/4极(包括固定部分) 147/165 210/260
    (1)无时间延迟 (2)在600V时，分断能力是100kA

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/ABB/中低压配电/空气断路器/框架断路器/ABB_中低压配电_空气断路器_框架断路器_Emax/产品详情介绍/Emax框架断路器型号说明.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_d3pteG1hbGwuY29t,size_50&random=1752696778087

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/ABB/中低压配电/空气断路器/框架断路器/ABB_中低压配电_空气断路器_框架断路器_Emax/产品详情介绍/Emax框架断路器尺寸图.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_d3pteG1hbGwuY29t,size_50&random=1752696778087
