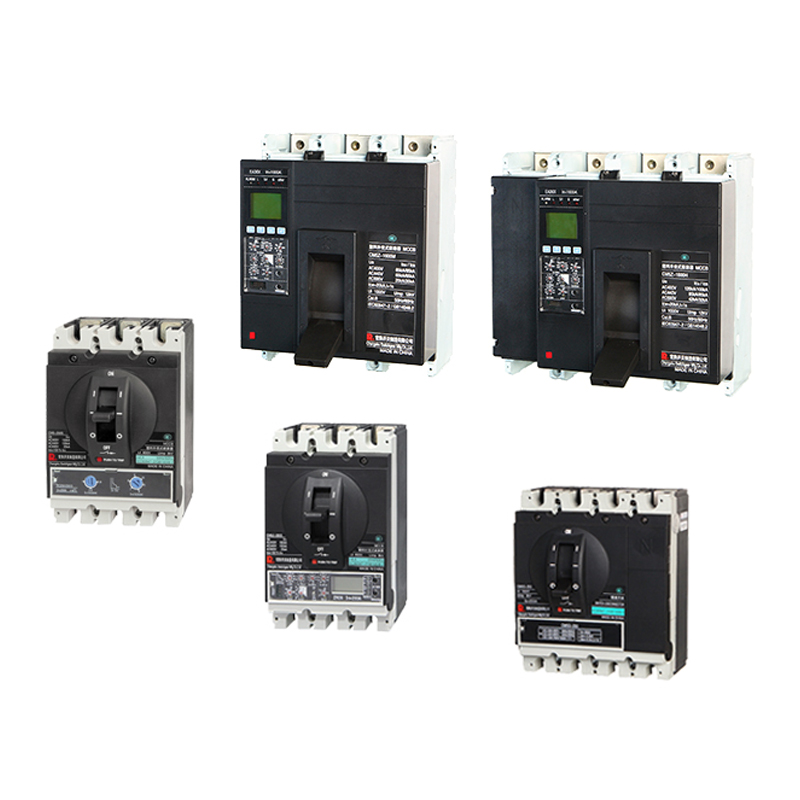

常熟 CM5 塑壳断路器

收藏商品

产品型号：CM5-125M/4A/3/00 80A

订货号：C0116824

折扣价： 登录享折扣

品牌系列： 常熟 CM5

面价：¥1255.00

重量：

壳架电流： 125A

分断能力： 85KA

脱扣形式： 热磁式

脱扣单元： 复式脱扣器

脱扣器额定电流： 80A

极数： 4P

安装方式： 固定式

接线方式： 板前接线

操作方式： 手动

保护功能： LI

保护类型： 本体（带保护功能）

额定电压： 400VAC

附件： -

库存：0

以下是常熟 CM5 塑壳断路器其他型号

共种型号

型号 | 订货号

面价

折扣价

库存

货期

数量

CM5-125S/3/2/00 6A

C0284086

- 3P I 125A 板前接线 电磁式 本体（带保护功能） 400VAC 固定式 150KA 瞬时脱扣器 6A 手动

询价

登录享折扣

0

填写数量

显示货期

(停用)CM5-63L/3/2/00 20A

20A 35KA 3P I 板前接线 瞬时脱扣器 - 手动 400VAC 63A 电磁式 本体（带保护功能） 固定式

¥477.00

登录享折扣

0

填写数量

显示货期

CM5-1600H/3/2/00 1250A

C0269008

1600A 电磁式 I 瞬时脱扣器 400VAC 本体（带保护功能） 手动 板前接线 3P - 1250A 120KA 固定式

询价

登录享折扣

0

填写数量

显示货期

CM5-160L/3/F2/00 160A

C0308688

160A 50KA 手动 固定式 160A 瞬时脱扣器 3P I 板前接线 电磁式 本体（带保护功能） - 400VAC

¥841.00

登录享折扣

0

填写数量

显示货期

CM5-250HUH/3/3/00 225A 低温型

C0302377

250A 3P 本体（带保护功能） LI 复式脱扣器 - 板前接线 50KA 热磁式 800VAC 225A 手动 固定式

¥3360.00

登录享折扣

0

填写数量

显示货期

CM5-250HUH/3TH/3/00 250A 低温型

C0252025

本体（带保护功能） 800VAC 250A LI 固定式 手动 3P 50KA 250A 板前接线 复式脱扣器 - 热磁式

¥3696.00

登录享折扣

0

填写数量

显示货期

CM5-63L/3/3/00 25A

C0111424

复式脱扣器 63A 3P 固定式 板前接线 25A 本体（带保护功能） 手动 LI 热磁式 400VAC - 35KA

¥487.00

登录享折扣

0

填写数量

显示货期

CM5-1600L/3/2/00 1600A

C0248590

50KA 瞬时脱扣器 3P 1600A 板前接线 电磁式 I 手动 400VAC 1600A 固定式 - 本体（带保护功能）

询价

登录享折扣

0

填写数量

显示货期

CM5-1600L/4/3/00 1000A

C0237699

LI 1000A 手动 - 4P 板前接线 热磁式 固定式 50KA 本体（带保护功能） 复式脱扣器 400VAC 1600A

询价

登录享折扣

0

填写数量

显示货期

CM5-125C/3/F3/00 32A

C0248637

板前接线 400VAC 固定式 32A LI - 3P 复式脱扣器 手动 热磁式 35KA 125A 本体（带保护功能）

¥574.00

登录享折扣

0

填写数量

显示货期

CM5-125C/3/F3/00 40A

C0248636

固定式 40A 板前接线 LI 3P 本体（带保护功能） 35KA 复式脱扣器 125A 400VAC 手动 热磁式 -

¥574.00

登录享折扣

0

填写数量

显示货期

CM5-250HUH/3/3/00 100A

C0217738

800VAC 固定式 3P 100A 手动 热磁式 复式脱扣器 50KA 板前接线 250A - 本体（带保护功能） LI

¥1890.00

登录享折扣

0

填写数量

显示货期

CM5-250M/4B/3/00 160A

C0114201

85KA 复式脱扣器 250A 手动 4P 400VAC LI 固定式 本体（带保护功能） - 板前接线 热磁式 160A

¥2163.00

登录享折扣

0

填写数量

显示货期

CM5-63L/4A/3/00 32A

C0148249

32A 复式脱扣器 400VAC 热磁式 - 63A 手动 4P 本体（带保护功能） LI 板前接线 35KA 固定式

¥627.00

登录享折扣

0

填写数量

显示货期

CM5-63M/3/3/00 32A TH

C0119778

本体（带保护功能） 32A 固定式 手动 50KA 板前接线 热磁式 3P 复式脱扣器 400VAC LI - 63A

¥750.20

登录享折扣

0

填写数量

显示货期

CM5-125L/3/3/00 125A

C0110962

板前接线 固定式 3P 125A - 400VAC 125A 50KA 手动 热磁式 复式脱扣器 本体（带保护功能） LI

¥757.00

登录享折扣

0

填写数量

显示货期

CM5-160H/3/3/00 125A

C0153231

3P 160A - 手动 板前接线 本体（带保护功能） LI 125A 热磁式 固定式 复式脱扣器 400VAC 100KA

¥1730.00

登录享折扣

0

填写数量

显示货期

CM5-250M/4B/3/00 250A

C0114205

复式脱扣器 LI - 250A 固定式 热磁式 250A 85KA 本体（带保护功能） 板前接线 400VAC 手动 4P

¥2163.00

登录享折扣

0

填写数量

显示货期

CM5-400M/4C/3/00 350A

C0117350

LI 本体（带保护功能） 350A 4P 85KA - 400A 400VAC 固定式 复式脱扣器 板前接线 手动 热磁式

¥3299.00

登录享折扣

0

填写数量

显示货期

CM5-400S/4B/3/00 400A

C0114238

本体（带保护功能） 400A 150KA 板前接线 手动 热磁式 LI 固定式 400VAC 4P - 400A 复式脱扣器

¥4770.00

登录享折扣

0

填写数量

显示货期

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/常熟/中低压配电/塑壳断路器/塑壳断路器/常熟_中低压配电_塑壳断路器_塑壳断路器_CM5/产品详情介绍/CM5塑壳断路器全家福.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_bWFsbC5pbnN1cGFpLmNvbQ==,size_50&random=1752053829163

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/常熟/中低压配电/塑壳断路器/塑壳断路器/常熟_中低压配电_塑壳断路器_塑壳断路器_CM5/产品详情介绍/CM5塑壳断路器系列概述.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_bWFsbC5pbnN1cGFpLmNvbQ==,size_50&random=1752053829420

  • CM5-塑壳断路器
    壳架等级额定电流Inm（A） 63
    型号 CM5-63L CM5-63M CM5-63H
    极数 3、4
    额定电流In（A） 1.51),2.51),61),10,16,20,25,32,40,50,63
    额定绝缘电压Ui（V） 800
    额定冲击耐受电压Uimp（kV） 8
    额定工作电压Ue（V）50/60Hz AC400/AC440
    飞弧距离（mm） 0
    短路分断能力级别 L M H
    额定极限短路
    分断能力Icu（kA）    		 AC400V 35 50 85
    AC440V 35 50 70
    AC500V - - -
    AC550V - - -
    AC690V - - -
    额定运行短路
    分断能力Ics（kA）    		 AC400V 35 50 85
    AC440V 35 50 70
    AC500V - - -
    AC550V - - -
    AC690V - - -
    使用类别 A
    电气寿命（次）2） AC400V 10000
    AV690V -
    机械寿命（次）2） 免维护 20000
    有维护 40000
    外形尺寸（mm） 宽（3极/4极） 78/103
    长 135
    高 81
    可选脱扣器 固定 -
    可调 配电型：2（单磁）、3（热磁）
    电动机保护型：2M（单磁）、3M（热磁）
    1）只提供单磁型脱扣器。
    2）免维护寿命指电器在修理或更换部件前能完成的操作循环次数的期望值。
    CM5-塑壳断路器
    壳架等级额定电流Inm（A） 125
    型号 CM5-125C CM5-125L CM5-125M CM5-125H CM5-125S
    极数 3、4
    额定电流In（A） 1.51),2.51),61),101),16,20,25,32,40,50,63,80,100,125
    额定绝缘电压Ui（V） 800
    额定冲击耐受电压Uimp（kV） 8
    额定工作电压Ue（V）50/60Hz AC400/AC440/AC500/AC690
    飞弧距离（mm） 0
    短路分断能力级别 C L M H S
    额定极限短路
    分断能力Icu（kA）    		 AC400V 35 50 85 100 150
    AC440V 35 50 70 90 130
    AC500V - - - 85 -
    AC550V - - - - -
    AC690V 6 10 15 20 35
    额定运行短路
    分断能力Ics（kA）    		 AC400V 35 50 85 100 150
    AC440V 35 50 70 90 130
    AC500V - - - 85 -
    AC550V - - - - -
    AC690V 6 10 15 20 25
    使用类别 A
    电气寿命（次）2） AC400V 10000
    AV690V 1000
    机械寿命（次）2） 免维护 20000
    有维护 40000
    外形尺寸（mm） 宽（3极/4极） 90/120
    长 150
    高 85
    可选脱扣器 固定 CM5-125C/L：
    配电型：F2（单磁）、F3（热磁）
    电动机保护型：F2M（单磁）、F3M（热磁）
    可调 CM5-125L/M/H/S:
    配电型：2（单磁）、3（热磁）
    电动机保护型：2M（单磁）、3M（热磁）
    1）只提供单磁型脱扣器。
    2）免维护寿命指电器在修理或更换部件前能完成的操作循环次数的期望值。
    CM5-塑壳断路器
    壳架等级额定电流Inm（A） 160
    型号 CM5-160C CM5-160L CM5-160M CM5-160H CM5-160S
    极数 3、4
    额定电流In（A） 125,140,160
    额定绝缘电压Ui（V） 800
    额定冲击耐受电压Uimp（kV） 8
    额定工作电压Ue（V）50/60Hz AC400/AC440/AC500A/AC690
    飞弧距离（mm） 0
    短路分断能力级别 C L M H S
    额定极限短路
    分断能力Icu（kA）    		 AC400V 35 50 85 100 150
    AC440V 35 50 70 90 130
    AC500V - - - 85 -
    AC550V - - - - -
    AC690V 6 10 15 20 35
    额定运行短路
    分断能力Ics（kA）    		 AC400V 35 50 85 100 150
    AC440V 35 50 70 90 130
    AC500V - - - 85 -
    AC550V - - - - -
    AC690V 6 10 15 20 25
    使用类别 A
    电气寿命（次）2） AC400V 10000
    AV690V 1000
    机械寿命（次）2） 免维护 20000
    有维护 40000
    外形尺寸（mm） 宽（3极/4极） 90/120
    长 150
    高 85
    可选脱扣器 固定 CM5-160C/L：
    配电型：F2（单磁）、F3（热磁）
    电动机保护型：F2M（单磁）、F3M（热磁）
    可调 CM5-160L/M/H/S：
    配电型：2（单磁）、3（热磁）
    电动机保护型：2M（单磁）、3M（热磁）
    1）只提供单磁型脱扣器。
    2）免维护寿命指电器在修理或更换部件前能完成的操作循环次数的期望值。
    无标题文档
    CM5-塑壳断路器
    壳架等级额定电流Inm（A） 250
    型号 CM5-250L CM5-250M CM5-250H CM5-250S CM5-250V CM5-250R
    极数 3、4
    额定电流In（A） 125,140,160,180,200,225,250 32 , 40 , 50 ,63 , 80 , 100 ,
    125 , 140 , 160 ,180 , 200 , 225 , 250
    额定绝缘电压Ui（V） 1000
    额定冲击耐受电压Uimp（kV） 8
    额定工作电压Ue（V）50/60Hz AC400/AC440/AC500/AC690
    飞弧距离（mm） 0
    短路分断能力级别 L M H S V R
    额定极限短路
    分断能力Icu（kA）    		 AC400V 50 85 100 150 200 -
    AC440V 50 70 90 130 200 -
    AC500V - - 85 - - -
    AC550V - - - - - -
    AC690V 10 15 20 25 50 80
    额定运行短路
    分断能力Ics（kA）    		 AC400V 50 85 100 150 150 -
    AC440V 50 70 90 130 130 -
    AC500V - - 85 - - -
    AC550V - - - - - -
    AC690V 10 15 20 25 50 80
    使用类别 A
    电气寿命（次）2） AC400V 10000
    AV690V 1000
    机械寿命（次）2） 免维护 20000
    有维护 40000
    外形尺寸（mm） 宽（3极/4极） 105/140
    长 165
    高 85
    可选脱扣器 固定 -
    可调 配电型：2（单磁）、3（热磁）
    电动机保护型：2M（单磁）、3M（热磁）
    1）只提供单磁型脱扣器。
    2）免维护寿命指电器在修理或更换部件前能完成的操作循环次数的期望值。
    无标题文档
    CM5-塑壳断路器
    壳架等级额定电流Inm（A） 400
    型号 CM5-400L CM5-400M CM5-400H CM5-400S CM5-400V CM5-400R
    极数 3、4
    额定电流In（A） 225,250,315,350,400
    额定绝缘电压Ui（V） 1000
    额定冲击耐受电压Uimp（kV） 8
    额定工作电压Ue（V）50/60Hz AC400/AC440/AC500/AC690
    飞弧距离（mm） 0
    短路分断能力级别 L M H S V R
    额定极限短路
    分断能力Icu（kA）    		 AC400V 50 85 100 150 200 -
    AC440V 50 70 90 130 200 -
    AC500V - - 85 - - -
    AC550V - - - - - -
    AC690V 10 20 30 40 50 80
    额定运行短路
    分断能力Ics（kA）    		 AC400V 50 85 100 150 150 -
    AC440V 50 70 90 130 130 -
    AC500V - - 85 - - -
    AC550V - - - - - -
    AC690V 10 20 30 40 50 80
    使用类别 A
    电气寿命（次）2） AC400V 7500
    AV690V 1000
    机械寿命（次）2） 免维护 15000
    有维护 30000
    外形尺寸（mm） 宽（3极/4极） 140/184
    长 257
    高 110
    可选脱扣器 固定 -
    可调 配电型：2（单磁）、3（热磁）
    电动机保护型：2M（单磁）、3M（热磁）
    1）只提供单磁型脱扣器。
    2）免维护寿命指电器在修理或更换部件前能完成的操作循环次数的期望值。
    无标题文档
    CM5-塑壳断路器
    壳架等级额定电流Inm（A） 630
    型号 CM5-630L CM5-630M CM5-630H CM5-630S CM5-630V CM5-630R
    极数 3、4
    额定电流In（A） 400,500,630
    额定绝缘电压Ui（V） 1000
    额定冲击耐受电压Uimp（kV） 8
    额定工作电压Ue（V）50/60Hz AC400/AC440/AC500/AC690
    飞弧距离（mm） 0
    短路分断能力级别 L M H S V R
    额定极限短路
    分断能力Icu（kA）    		 AC400V 50 85 100 150 200 -
    AC440V 50 70 90 130 200 -
    AC500V - - 85 - - -
    AC550V - - - - - -
    AC690V 10 20 30 40 50 80
    额定运行短路
    分断能力Ics（kA）    		 AC400V 50 85 100 150 150 -
    AC440V 50 70 90 130 130 -
    AC500V - - 85 - - -
    AC550V - - - - - -
    AC690V 10 20 30 40 50 80
    使用类别 A
    电气寿命（次）2） AC400V 7500
    AV690V 1000
    机械寿命（次）2） 免维护 15000
    有维护 30000
    外形尺寸（mm） 宽（3极/4极） 140/184
    长 257
    高 110
    可选脱扣器 固定 -
    可调 配电型：2（单磁）、3（热磁）
    电动机保护型：2M（单磁）、3M（热磁）
    1）只提供单磁型脱扣器。
    2）免维护寿命指电器在修理或更换部件前能完成的操作循环次数的期望值。
    无标题文档
    CM5-塑壳断路器
    壳架等级额定电流Inm（A） 1600
    型号 CM5-1600L CM5-1600F CM5-1600M CM5-1600H
    极数 3、4
    额定电流In（A） 800,1000,1250,16001)
    额定绝缘电压Ui（V） 1000
    额定冲击耐受电压Uimp（kV） 12
    额定工作电压Ue（V）50/60Hz AC400 /AC440/AC500/AC550/AC690
    飞弧距离（mm） ≯50
    短路分断能力级别 L F M H
    额定极限短路
    分断能力Icu（kA）    		 AC400V 50 65 85 120
    AC440V 50 65 65 85
    AC500V - 50 - -
    AC550V - 50 - -
    AC690V - 50 20 20
    额定运行短路
    分断能力Ics（kA）    		 AC400V 50 65 85 100
    AC440V 50 65 65 85
    AC500V - 50 - -
    AC550V - 50 - -
    AC690V - 25 20 20
    使用类别 A
    电气寿命（次）2） AC400V 3000（In≤1250A）,2000（In=1600A）
    AV690V 2000（In≤1250A）,1000（In=1600A）
    机械寿命（次）2） 免维护 10000
    有维护 20000
    外形尺寸（mm） 宽（3极/4极） 210/280
    长 268
    高 154
    可选脱扣器 固定 -
    可调 配电型：2（单磁）、3（热磁）
    1）只提供单磁型脱扣器。
    2）免维护寿命指电器在修理或更换部件前能完成的操作循环次数的期望值。
    无标题文档
    CM5-塑壳断路器
    壳架等级额定电流Inm（A） 250 400 630
    型号 CM5-250HU CM5-400HU CM5-630HU
    极数 3 3 3
    额定电流In（A） 32,40,50,63,80,100,125,
    140,160,180,200,225,250    		 225,250,315,350,400 400,500,630
    额定绝缘电压Ui（V） 1000 1000 1000
    额定冲击耐受电压Uimp（kV） 8 8 8
    额定工作电压Ue（V）50/60Hz AC800，AC1000 AC800，AC1000 AC800，AC1000
    短路分断能力级别 M H M H M H
    额定极限短路
    分断能力Icu（kA）    		 AC800 30 50 30 50 30 50
    AC1000 15 15 15 15 15 15
    额定运行短路
    分断能力Ics（kA）    		 AC800 30 35 30 50 30 50
    AC1000 12 15 15 15 15 15
    使用类别 A A A
    电气寿命（次） 1000 1000 1000
    机械寿命（次） 12000 8000 8000
    外形尺寸（mm） 宽 110 140 140
    长 165 257 257
    高 90 110 110
    注：1、断路器配线必须符合上进下出，即1、3、5端子接至变压器侧。
    2、表中额定电流In≥125A，过载保护电流设定值Ir1=（0.8-0.9-1.0）In可调，短路保护电流设定值Ir3=（5-6-7-8-9-10）In可调。
