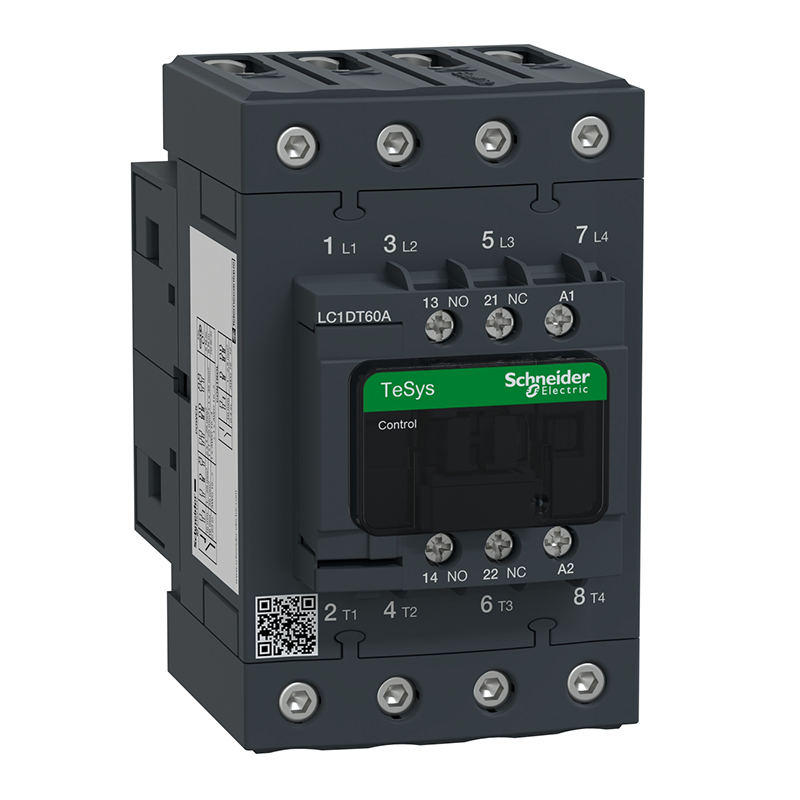

LC1D-交流接触器 接触器型号 LC1 D09…D18DT20和DT25 D25…D38DT32和DT40 D40A…D65ADT60A和DT80A D80…D95 D115和D150 工作环境 额定绝缘电压（Ui） 符合IEC60947-4-1,过压类别III,污染等级:3 V 690 1000 符合UL,CSA V 600 额定冲击耐受电压(Uimp) 符合IEC60947 KV 6 8 符合标准 IEC/EN60947-4-1,IEC/EN60947-5-1,UL508,CSAC22.2n°14. 产品认证 UL, CSA (4)，CCC, GL, DNV, RINA, BV，LROS 防护等级(1)
(仅限于正面)符合VDE0106和IEC60529 电源接线 防止手指直接接触的保护IP2X 线圈接线 防止手指直接接触的保护IP2X 防护措施 符合IEC60068-2-30 “TH” 设备周围的环境温度 存储 ℃ -60…+80 工作（5） ℃ -40…+60 允许（5）（6） ℃ -60…+70,用于在Uc下1.●● xUc工作 最高工作海拔 无降容 m 3000 工作位置（2） 无降容
在如下位置
不允许的位置
阻燃性能 符合UL94 V1 符合IEC60695-2-1 ℃ 850 抗冲击性能(3) 接触器打开 gn 10 8 10 8 6 接触器闭合 gn 15 15 15 10 15 抗震性能(3) 接触器打开 gn 2 接触器闭合 gn 4 4 4 3 4 (1)下页所示接线及端子截面积可确保安全。 (2)如果安装在一个垂直导轨上，应该使用一个止动装置。 (3)恶劣的情况下，触点状态不发生变化（线圈电压Ue）。 (4)LC1D95直流线圈无UL/CSA。 (5)根据IEC60947-4-1标准规定，接触器动作时间和释放电压相关测试温度为：-5...+40C。 LC1D-交流接触器 接触器型号 LC1 D09...D38LC1 DT20...DT40 LC1 D40A..D65ALC1 DT60和DT80 LC1或LP1 D80LC1 D95 LC1 D115和LC1 D150 直流控制电路特性 额定控制电压（Uc） ＿
﹉V 12..440 12..440 24..440 额定绝缘电压 符合IEC 60947-1 V 690 符合UL，CSA V 600 控制电压限额 运行 标准线圈 0.7...1.25Uc(60℃) 0.7...1.25Uc(60℃) 0.85...1.1 Uc(55℃) 0.75...1.2 Uc(55℃) 宽电压
范围线圈- - 0.75...1.2 Uc(55℃) - 释放 0.1...0.25 Uc(60℃) 0.1...0.3 Uc(60℃) 0.1...0.3 Uc(55℃)) 0.15..0.4 Uc(55℃) 20℃，及Uc下平均功耗 ＿
﹉起动 W 5.4 19 22 270...365 吸持 W 5.4 7.4 22 2.4...5.1 在Uc条件下的平均工作时间（1） 闭合 "C" ms 63±15 % 50±15% 95..130 20...35 打开 "O" ms 20±20 % 20±20% 20...35 40..75 注：灭弧时间取决于触头分断电路的时间。在通常三相使用情况下，灭弧时间<10ms，负载与电源隔离的时间等于触头打开时间与灭弧时间的总和。 时间常数（L/R） ms 28 34 75 25 在Uc条件下的机械寿命 百万次运行次数 30 10 10 8 最大操作频率
环境温度≤60℃每小时操作的最大次数 3600 3600 3600 1200 低功耗控制电路特性 额定绝缘电压 符合IEC 60947-1
V 690 - 符合UL，CSA V 600 - 最大电压 控制电路c V 250 - 20C，Uc下平均功耗 宽电压范围线圈
（0.7...1.25Uc）起动 W 2.4 - 吸持 W 2.4 - 20C，Uc下动作时间（1） 闭合 "C" ms 77±15% - 打开 "O" ms 25+20% - 控制电路的电压限额（θ≤60℃） 吸合 0.8到1.25 Uc - 释放 0.1..0.3 Uc - 时间常数（L/R） ms 40 - 机械寿命 百万次运行次数 30 - 最大操作频率
环境温度≤60℃每小时操作的最大次数 3600 - （1）工作时间取决于接触器电磁体的型号及其控制模式。 闭合时间"C"的计算，是从给线圈开始供电到主触点开始接触时为止。 打开时间"O"的计算是从给线圈开始断电到主触点分离时为止。 接触器辅助触点的特性 机械连接触点 符合IEC 60947-5-1 每个接触器都有1个N/O和1个N/C触点，这些触点通过同一个可移动的触点支架，以机械方式连接在一起。 镜像触点 符合IEC 60947-4-1 每个接触器的常闭触点都表示主触头的状态，可以连接到一个PREVENTA安全模块。 额定工作电压（Ue） 最多至 V 690 额定绝缘电压（Ui） 符合IEC 60947-1 V 690 符合UL，CSA V 600 约定热电流（Ith） 环境温度≤60℃ A 10 工作电流下的频率 Hz 25...400 最小切换容量入=10-8 U min V 17 I min mA 5 短路保护 符合IEC 60947-5-1 gG熔丝：10A 额定接通容量 符合IEC 60947-5-1，Irms A 交流：140，直流：250 短时耐受电流 允许持续时间 1s A 100 500ms A 120 100 ms A 140 绝缘电阻 MW >10 不重迭时间 在常闭和常开触点之间保证的时间 ms 1.5（在得电和失电的时候）
